WYJ型可调直流电源

WYJ系列直流可调电源

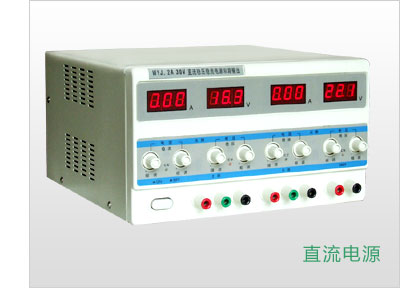

型号:WYJ系列直流可调电源

可调直流稳压稳流电源由变压器降压,整流滤波,基准电源电路,基准电压电路,稳压、稳流比较放大电路,调整电路及稳流取样电路等组成。双路直流电源可以串联或并联或设置自动跟踪使用。两路串联时输出电压是标称电压的2倍,两路并联时输出电流是标称电流的2倍。



产品简介


本系列可调直流电源是一种电压、电流连续可调的高精度线性直流电源。采用进口可控硅作为功率器件,原装富士模块作为调压稳压器件。电压电流值从零至额定值连续可调,恒压恒流自动转换在确定范围内任意选择且限制保护点,电源工作在恒压状态时,稳流部分即为保护电路;工作在恒流状态时,稳压部分又起到限压作用,两者是相互保护,确保用电安全可靠。

可调直流稳压稳流电源由变压器降压,整流滤波,基准电源电路,基准电压电路,稳压、稳流比较放大电路,调整电路及稳流取样电路等组成。当输出电压由于电源电压或负载电流变化引起变动时,则变动的信号经稳压取样电路与基准电压相比较,其所得误差信号经比较放大器放大后,经放大电路控制调整管使输出电压调整为给定值。

该系列可调直流电源可广泛应用于电动车电机检测、老化电阻器、继电器、马达等电子器件检测、老化电解电容器老练;铝箔、导针化成、腐蚀,钽电解赋能直流电机检测、老化;钽电容器赋能电阻器、继电器,马达等电子元件老练,例行试验其它一切需要使用直流电源的场合。

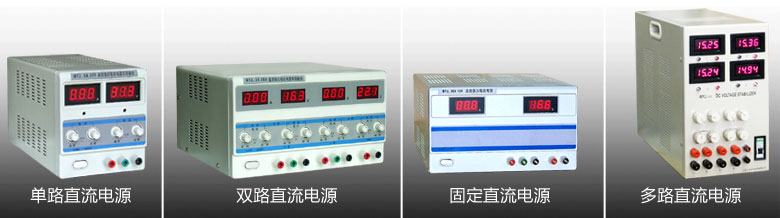

WYj系列直流电源可分为:单路直流电源,双路直流电源,固定输出直流电源,多路直流电源。

其中双路直流电源可以串联或并联或设置自动跟踪使用。两路串联时输出电压是标称电压的2倍,两路并联时输出电流是标称电流的2倍。与开关电源相比,它具有精度高,纹波小,无高频辐射干扰,适用场合广等优点。

本公司还针对个别行业的特殊需求定制的智能直流电源,详细信息请点击...


技术参数


1、输入电压:AC220V±10%   50-60Hz

2、输出电压:DC   0-额定值V(连续可调,稳压)

3、输出电流:     0-额定值A (连续可调,稳流)

4、WYJ直流电源产品典型参数(最高电压时测量的有效值):

    电源效应:CV≤2×0.0001+5mV  CC≤5×0.001+8mA
    负载效应:CV≤2×0.0001+10mV  CC≤5×0.001+10mA
    纹波与噪声:CV≤0.04%+5mVrms   CC≤0.05%+10mArms

5、耐压:1分钟 2500V

6、绝缘电阻:2MΩ

7、保护性能:电流限制保护,短路保护

8、电压指示精度:1%

9、电流指示精度:1%

10、使用环境:0-40℃,相对湿度<90%,无结露以及无腐蚀性气体。


双路直流电源串并联示意图


双路直流电源串并联示意图 双路直流电源串并联示意图

双路直流电源串并联解释:双路电源为两套完全隔离的独立直流电源。当电源输出串联使用时,可以扩大输出电压,总输出电压为两路输出电压之和。当两路输出并联使用时,能够扩大输出电流,输出电流为两路电流之和,两路串联使用可以选择独立调压,也可选择两路跟踪调压。调节主路电压,从路输出电压将会同步跟踪上升或下降。此时调节从路电压旋钮是无效的。


选型规格表(单路直流电源,双路直流电源,固定直流电源)


0-15V单路直流稳压电源规格表格

规  格

输出电流

输出电压

尺寸 lwh(净高) mm

0-15V 可调直流电源
单路输出

0-2A

0-15V

155*285*135

0-3A

0-15V

155*285*135

0-5A

0-15V

155*285*135

0-10A

0-15V

155*285*135

0-15A

0-15V

390*160*155


0-30V单路直流稳压电源规格表格

规  格

输出电流

输出电压

尺寸 lwh(净高) mm

0-30V 可调直流电源
单路输出

0-2A

0-30V

155*285*135

0-3A

0-30V

155*285*135

0-5A

0-30V

155*285*135

0-10A

0-30V

390*160*155


0-60V单路直流稳压电源规格表格

规  格

输出电流

输出电压

尺寸 lwh(净高) mm

0-60V 可调直流电源
单路输出

0-2A

0-60V

155*285*135

0-3A

0-60V

155*285*135

0-5A

0-60V

390*160*155



0-15V双路直流稳压电源规格表格

规  格

输出电流

输出电压

尺寸 lwh(净高) mm

0-15V 可调直流电源
双路输出

0-2A

0-15V

270*260*160

0-3A

0-15V

270*260*160

0-5A

0-15V

270*260*160

0-10A

0-15V

270*260*160



0-30V双路直流稳压电源规格表格

规  格

输出电流

输出电压

尺寸 lwh(净高) mm

0-30V 可调直流电源
双路输出

0-2A

0-30V

270*260*160

0-3A

0-30V

270*260*160

0-5A

0-30V

270*260*160



12V固定直流电源规格表格

规  格

输出电流

输出电压

尺寸 lwh(净高) mm

12V 直流电源
单路输出

2A

12V

155*285*135

3A

12V

155*285*135

5A

12V

155*285*135

10A

12V

155*285*135

15A

12V

390*160*155



24V固定直流电源规格表格

规  格

输出电流

输出电压

尺寸 lwh(净高) mm

24V 直流电源
单路输出

2A

24V

155*285*135

3A

24V

155*285*135

5A

24V

155*285*135

10A

24V

390*160*155


48V直流电源规格表格

规  格

输出电流

输出电压

尺寸 lwh(净高) mm

48V 直流电源
单路输出

2A

48V

155*285*135

3A

48V

155*285*135

5A

48V

390*160*155
