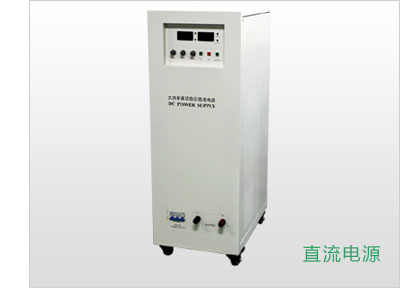

型号：LSX-C系列大功率线性直流电源

概述：LSX-C系列大功率线性直流电源采用进口集成元器件组装的通用精密型仪器，能从0伏起连续可调至额定值（v）直流输出，稳定可靠，输出电流任意选择稳流，并有限流保护及长时间短路保护。在稳流状态时，稳流输出电流能在额定范围内连续可调。

产品概述

LSX-C系列大功率线性直流电源采用进口集成元器件组装的通用精密型仪器，能从0伏起连续可调至300v高压直流电源输出，稳定可靠，输出电流任意选择稳流，并有限流保护及长时间短路保护。本大功率线性直流电源具有稳压与稳流能自动转换功能。在稳流状态时，稳流输出电流能在额定范围内连续可调。

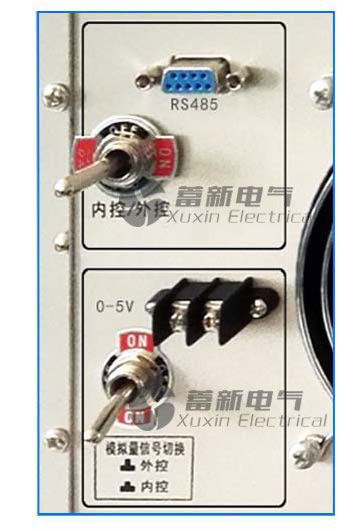

本系列大功率线性直流电源选配通讯接口，可选装RS232或RS485通讯、0-5V 0-10V ；4-20mA模拟量信号、脉冲工作模式等辅助功能以实现客户的特使要求。为选装RS232或RS485的用户提供Modbus通讯协议供用户二次开发。

性能特点：

◇规格范围: 近300种规格，输出电压0-1000V、输出电流0-1000A、输出功率0-500kW之内任选；

◇低纹波和低噪音线性输出

◇恒压恒流: 电压电流值从零至额定值连续可调，恒压恒流自动转换；

◇过压保护: 电压保护值0-110%额定值连续可调，电源输出电压超过电压保护值时将跳闸保护；

◇短路保护: 允许在任何工作状态下长期短路或短路开机；

◇过载保护: 电源或负载出现故障，输出电流超过额定值1.5倍时，电源跳闸保护；

◇短路报警: 当输出短路时，电源声光报警（选配）；

◇自动放电: 供容性负载关机放电用（选配）；

◇输出显示: 电压、电流同时LED数码管显示；

◇脉冲工作:可配时间控制器构成直流脉冲电源（选配）；

◇智能化:可选配RS232或RS485接口与计算机连接，组成计算机控制的智能型电源；

◇模拟信号接口：可选配0-5V 0-10V 或4-20mA信号控制电源的输出电压和电流。

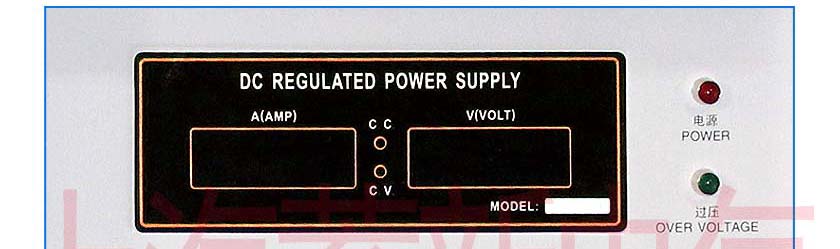

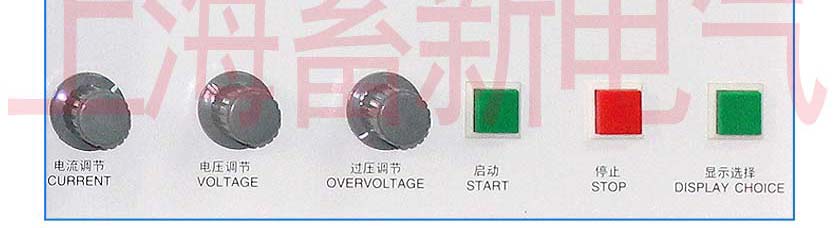

大功率线性直流电源面板示意图

大功率直流可调电源技术参数

电源输入：三相AC380±10%，50Hz±10%

输出最高电压：30V；调剂范围：0-30V

输出最高电流：500A；调剂范围：0-500A

直流电源稳压精度

1、源效应：≤0.5%额定值（仅由于输入电源变化±10%引起的输出电压变化率）

2、时漂：≤0.5%额定值（仅由于电源连续工作大于8小时引起的输出电压变化率）

3、温漂：≤0.5%。额定值/ °C（在电源使用环境温度范围内，仅由于温度变化引起的输出电压变化率）

4、负载效应：≤0.5%额定值（仅由于电源输出电流变化引起的输出电压变化率）

直流电源稳流精度

1、源效应：≤0.5%额定值（仅由于输入电源变化±10%引起的输出电流变化率）

2、时漂：≤0.5%额定值（仅由于电源连续工作大于8小时引起的输出电流变化率）

3、温漂：≤0.5%。额定值/ °C（在电源使用环境温度范围内，仅由于温度变化引起的输出电流变化率）

4、负载效应：≤0.5%额定值（仅由于电源输出电压变化引起的输出电流变化率）

纹波Vrms：≤0.5%额定值±10mV（阻性负载80%额定输出）

操作方式：十圈电位器，电压、电流分别设置

显示方式及分辨率：LED数码管显示，电压分辨率0.1V，电流分辨率0.1A

保护方式：输出过压、输出过流保护，内部过热保护

冷却方式：强迫风冷

环境条件：环境温度0-40°C，空气湿度<90%

选择我们的理由

█多种控制功能

█选配RS232,485接口（九针）控制输出。

█ 选配0-5V,0-10V，4-20mA模拟量控制电源的输出。

█ 精确恒定输出
█ 低噪声线性稳压输出

█ 恒定电压输出，恒定电流输出

傻瓜式的操作界面
