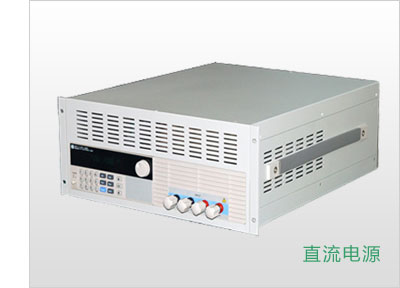

高精度程控直流电源

程控直流电源型号:MX系列程控直流电源

概述:MX系列程控直流电源兼具桌上型和系统型的特性,可任意搭配其他仪器,集成为特殊功能的测试系统,以完成不同场合下的测量需求。可通过面板键盘编辑程序,兼具电压表,欧姆表的功能,给用户的使用带来极大的方便,是普通可编程电源的换代产品,具有极高的性价比优势。



产品详情


MX系列程控直流电源是在普通实验室可编程电源基础上拔高设计的新一代产品。本系列产品配备通讯接口,具有超快上升沿速度(MX3005电源的上升速度可小于10mS,MX0660电源的上升速度可小于20mS)。MX系列程控直流电源兼具桌上型和系统型的特性,可任意搭配其他仪器,集成为特殊功能的测试系统,以完成不同场合下的测量需求。可通过面板键盘编辑程序,兼具电压表,欧姆表的功能,给用户的使用带来极大的方便,是普通可编程电源的换代产品,具有极高的性价比优势。

其中MX3001程控直流电源是可编程线性电源的新一代版本,电压高低切换采用无继电器设计,实现高速动态编程输出(电压0-30V,1mS的爬升时间),电流全范围极高精度(0.001mA解析度)极低内阻设计,满足特殊场合特殊要求。该电源是手机研发,微电子实验室,研究所,小电流高精度应用特定用户的最佳选择。

 本系列程控直流电源具有以下特点:

• 低纹波和低噪音

• 超高分辨率及精度0.1mV/0.01mA(MX3001可达到0.001mA)

• 内置高精度五位半电压表和毫欧姆表

• 支持高精度和动态编程输出

• 高亮度、真空VFD显示屏,双排四路同时显示

• 根据温度变化,无极伺服,智能风扇系统

• 支持远端电压补偿,多数据存储

• 支持外部触发输入、输出

• 开机自检,软件校正,标准仪器架设计

• 使用标准SCPI通信协议

• 支持RS232, RS485, USB通讯



技术参数


参数
MX3005
MX7502
MX15001
MX3001
额定输出
电压
0-30V
0-75V
0-150V
0-30V
电流
0-5A
0-2A
0-1A
0-1A
负载调节率
电压
<0.01%+0.5mV
<0.01%+0.5mV
<0.01%+0.5mV
<0.01%+0.5mV
电流
<0.01%+0.1mA
<0.01%+0.1mA
<0.01%+0.1mA
<0.01%+0.1mA
设定值分辨率
电压
0.5mV
1mV
2mV
0.5mV
电流
0.1mA
0.05mA
0.01mA
0.01mA
回读值分辨率
电压
0.1mV
0.1mV
1mV
0.1mV
电流
0.01mA
0.01mA
0.01mA
0.001mA
设定值精度
电压
0.01%+2mV
0.01%+5mV
0.01%+10mV
0.01%+2mV
电流
0.05%+1mA
0.05%+0.5mA
0.05%+0.1mA
0.05%+0.1mA
回读值精度
电压
0.02%+5mV
0.02%+15mV
0.02%+35mV
0.02%+5mV
电流
0.1%+5mA
0.05%+2mA
0.05%+1mA
0.02%+1mA
纹波
电压
3mvp-p
5mvp-p
10mvp-p
10mvp-p
电流
2mA rms
1mA rms
0.5mA rms
0.5mA rms
电压表精度
0-12V 精度: 0.02%+2mV
0-58V 精度: 0.02%+5mV
毫欧姆表精度
10W. 0-1000mΩ 精度: 0.2%+3mΩ
1000-10000 mΩ 精度: 0.2%+6mΩ
工作环境
0-40℃;  0-90%RH
使用电源
AC 120V/220V±10%;  50/60HZ
重量
6.5Kg
机架安装尺寸
214mmW x 101.5mmH x 365mmD


型号
MX0660
M3020
M7508
额定输出
电压
0-6V
0-30V
0-75V
电流
0-60A
0-20A
0-8A
负载调节率
电压
<0.01%+1mV
<0.01%+1mV
<0.01%+1mV
电流
<0.01%+0.1mA
<0.01%+0.1mA
<0.01%+0.1mA
设定值分辨率
电压
0.1mV
0.5mV
1mV
电流
1mA
0.5mA
0.2mA
回读值分辨率
电压
0.1mV
0.1mV
0.1mV
电流
0.1mA
0.1mA
0.1mA
设定值精度
电压
0.01%+1mV
0.01%+5mV
0.01%+10mV
电流
0.05%+6mA
0.05%+2mA
0.05%+1mA
回读值精度
电压
0.02%+2mV
0.02%+5mV
0.02%+15mV
电流
0.05%+45mA
0.05%+20mA
0.05%+8mA
纹波
电压
3mvp-p
5mvp-p
7mvp-p
电流
15mA rms
7mA rms
4mA rms
电压表精度
0-12V 精度: 0.02%+2mV
0-58V 精度: 0.02%+5mV
毫欧姆表精度
10W. 0-1000mΩ 精度: 0.2%+3mΩ
1000-10000 mΩ 精度: 0.2%+6mΩ
工作环境
0-40℃;  0-90%RH
使用电源
AC 120V/220V+10%;  50/60HZ
重量
28Kg
机架安装尺寸
428mmW×88mmH×453.5mmD



型号
MX1560
MX3035
MX7515
MX10010
额定输出
电压
0-15V
0-30V
0-75V
0-100V
电流
0-60A
0-35A
0-15A
0-11A
负载调节率
电压
<0.01%+1mV
<0.01%+1mV
<0.01%+1mV
<0.01%+1mV
电流
<0.01%+0.1mA
<0.01%+0.1mA
<0.01%+0.1mA
<0.01%+0.1mA
设定值分辨率
电压
0.1mV
0.5mV
2mV
2mV
电流
1mA
0.5mA
0.2mA
0.2mA
回读值分辨率
电压
0.1mV
0.1mV
0.1mV
1mV
电流
0.1mA
0.1mA
0.1mA
0.1mA
设定值精度
电压
0.01%+1mV
0.01%+5mV
0.01%+10mV
0.01%+15mV
电流
0.05%+6mA
0.05%+2mA
0.05%+1mA
0.05%+1mA
回读值精度
电压
0.03%+3mV
0.03%+5mV
0.03%+15mV
0.03%+25mV
电流
0.05%+45mA
0.05%+25mA
0.05%+12mA
0.05%+10mA
纹波
电压
4mvp-p
5mvp-p
6mvp-p
8mvp-p
电流
15mA rms
8mA rms
3mA rms
2.5mA rms
电压表精度
0-12V 精度: 0.02%+2mV
0-58V 精度: 0.02%+5mV
毫欧姆表精度
10W. 0-1000mΩ 精度: 0.2%+3mΩ
1000-10000 mΩ 精度: 0.2%+6mΩ
工作环境
0-40℃;  0-90%RH
使用电源
AC 125V/220V+10%;  50/60HZ
重量
45Kg
机架安装尺寸
482mmW×184.5mmH×531mmD

程控直流电源与主机间的通讯


程控直流电源能够通过后面板上的DB9插头经电平转换电路连接到主机接口上,下面的内容可以帮助您了解如何通过主机控制电源的输出。

1.通讯设定程控直流电源RS232/RS485接口图(9针)

在进行通讯操作以前,你应该首先使电源与控制主机的下列参数相匹配:

(1)波特率:9600(4800,9600,19200,38400)。 您可以通过面板上的MENU 键来调整波特率

(2)校验:NONE(NONE,EVEN,ODD)

(3)数据位:8,停止位:1 (固定值)

2.DB9串行接口

电源后面板的DB9接口输出为TTL电平,您需要通过附件电平转换后才可连接到主机的接口上。


补充特性


状态存储器容量:50组操作状态

建议校准频率:1次/年

交流电源输入等级(可以通过电源后面板上的切换开关进行选择)

Option Opt.01: 220VAC ± 10%, 47 to 63 Hz

Option Opt.02: 110 VAC ± 10%, 47 to 63 Hz

散热方式 :强制风冷

操作环境温度:0 - 40 °C

储存环境温度:-20 - 70 °C.

使用环境:室内使用设计,污染等级2级,最大湿度 95%
