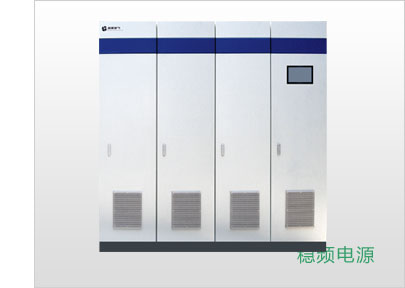

型号:SSW系列稳频稳压电源






产品概述


本产品是一种在电网供电电压/频率均不稳定、电压畸变严重、存在闪变、跌落等综合性电压质量情况下,用来保障电网中敏感设备供电品质的电力电子设备。本电源可以彻底解决除断电以外的一切供电问题(例如:频率漂移、波形失真、突波、沉波、暂态过电压、电压下降/下陷、杂讯干扰等),能为您提供一个电压/频率极为稳定,波形极为纯净的供电环境,克服了参数稳压器不能稳频的缺点,是参数稳压器的理想替代产品。输出带有隔离变压器等特点,可与发电机良好配合构成高品质的不间断供电系统。

本稳频稳压电源具有稳频和稳压双重功能,是专为电网环境恶劣地区供电而设计制造的,用来保障电网中敏感设备供电品质的电力电子设备。能提供世界各国标准电网电压及频率,输出电压、波形稳定纯净,消除电网干扰,适用于出口电器产品变压、岸电测试,实验室、计量室等作各种精密测试,此外,电源带有高精度电压、电流、功率、频率表,源表一体化,性能价格比高。采用了西门子原装高功率IGBT模块组设计,降低电路复杂度,提高产品稳定性,减少电力损耗,并且使单机容量不断上升。再加上多项超隔离变压器完全隔离市电与负载,以增加整机之功能。


我公司稳频稳压电源产品优势


1.可靠性高:

主要部件进口元器件,原装日本三菱IGBT逆变模块,驱动保护为原装日本三菱机芯,完善的驱动保护电路保证IGBT可靠工作。

2.动态反应速度快:

双闭环反馈电路,内环电流环保证非线性负载波形不失真;外环电压环保证突加负载压降<1%,反应速度小于2mS。

3.稳频稳压电源可适应任意不平衡负载:

稳频稳压电源的主电路及控制电路按照三套独立的单相电源进行设计。主电路采用交-直-交结构,包括整流器、直流滤波器、逆变器、交流滤波及变压器等组成部分。其中,交-直部分为桥式整流,经交流接触器软启到电解电容滤波,得到平稳电流。三套单相逆变电路输出互差120电角度,在变压器原边彼此电气独立,在变压器副边接成星形,输出所要求的三相交流电。电压及波形控制针对单相输出,采用了三套独立的单相控制器,使三相电源的任一相均可以作为单相电源独立使用,并可适应任意不平衡负载,从而极大的提高了电源的负载适应能力。

4.人机界面好,表源合一,测量精度高:

电压、频率、电流、功率/功率因数四视窗测量显示,我们采用知名厂家电度表,精度为0.5级,源表一体化。

5.带载能力强:

功率元件应用合理,可承受2倍额定电流,且不会造成压降。在海尔冰箱,我们1KW带动冰箱、压缩机,启动时起达到1600W。

6.稳定性优:

频率稳定度≤0.1%,负载稳定度≤1% ,输出频率是有石英振荡器震荡产生,故有非常稳定、精确的频率。


技术参数


电路方式

IGBT/PWM脉波宽度调变法式

容量

1KVA-20KVA

10KVA -2000KVA

交流输入

单相:AC140V-260V(范围可根据客户需要定制)

相位:三相四线

电压:AC 265V - 495V(范围可根据客户需要定制)

频率:30 - 70HZ(范围可根据客户需要定制)

频率:30 - 70HZ(范围可根据客户需要定制)

交流输出

电压:单相AC220V

电压:380V三相四线/单相220V

频率:50HZ或60HZ  可调

频率:50HZ或60HZ  可调

频率稳定度

≤±0.1%

电压稳定度

≤1%

负载稳定度

≤1%

波形失真度

≤2%

4窗口LED显示

电压、电流、频率、功率/功率因素

功率因素

≥85%

保护装置

电子电路快速检测过电压、过电流、过载、过高温及短路并自动跳脱保护及告警装置

冷却方式

强制风扇制冷 或水冷

绝缘电抗

500Vdc  20MΩ

工作温度

0-55 ℃

相对湿度

0-90%(非凝结状态)


 稳频稳压电源LCD液晶触摸屏细节图


稳频稳压电源数据与设置显示界面

数据与设置显示界面

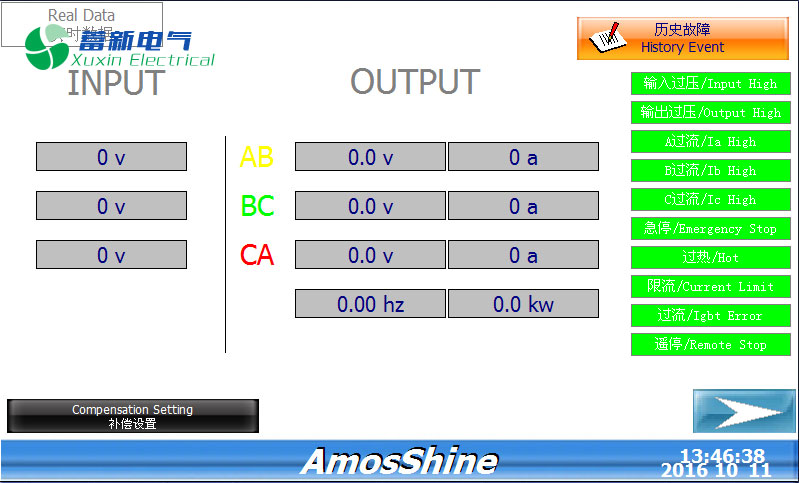

稳频稳压电源380V实时数据显示界面

 380V实时数据显示界面

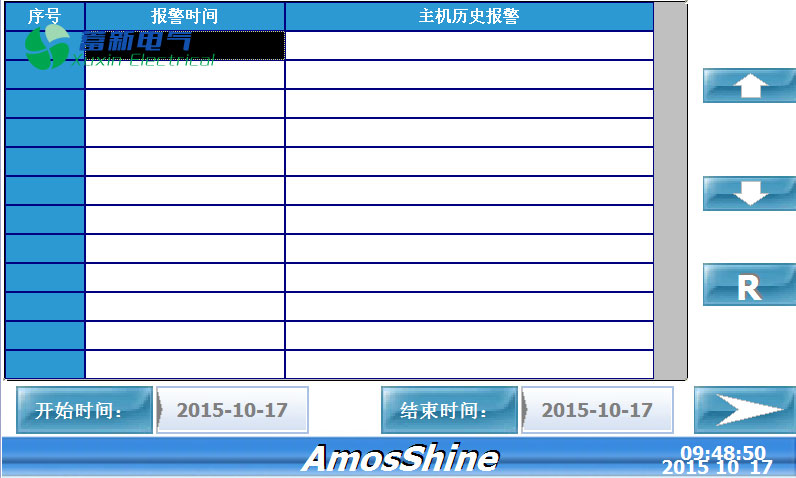

稳频稳压电源历史故障显示界面

 历史故障显示界面

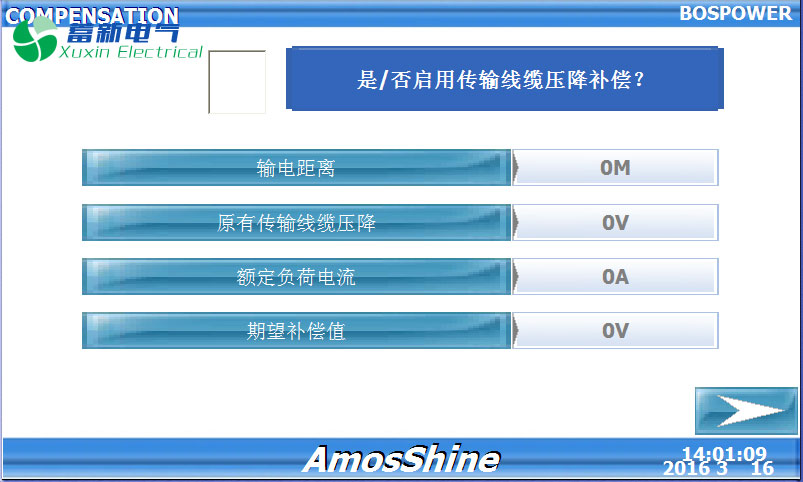

稳频稳压电源远距离输电补偿设置

 远距离输电补偿设置


用户使用培训计划


培训的目标:通过培训使甲方能够熟练掌握稳频稳压电源系统的日常及紧急情况下的操作、维护和简单故障排除,达到能够独立进行管理、常规故障的处理、日常设备维护等工作,以保障系统能够正常、安全的运行。培训安排:

培训方式现场培训

培训人员供方指派

受训人员按需方要求
时间安排按需方要求
培训时间在系统设备安装完毕后
培训次数按需方要求
培训语言中文
培训费用双方协商
