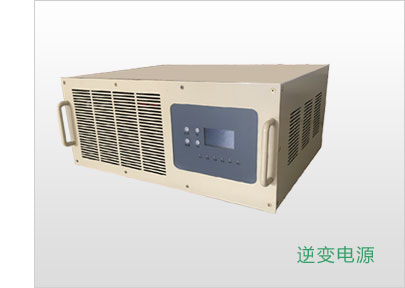

型号：电力专用逆变电源（1KVA-30KVA）
产品简介
电力专用逆变电源的主要功能是把直流电转换成交流电，其直流逆变主用还是交流旁路主用可以根据当地实际情况来确定，通过静态开关控制切换。
电力逆变电源主要为变电站，发电厂设计的一种不间断电源，主要用于电力远动、通讯、监控、事故照明等，也可以为发电厂交流润滑泵、交流风机、水泵等提供不间断电源。
该系列电力逆变电源采用CPU全面控制技术，对断电、高低压、浪涌、舜变、尖峰等电力异常状况能做出准确的反映与处理，防浪涌保护插座还可为激光打印等特殊外设提供保护功能。同时还具有自动开机、输出短路保护、过欠压保护、过载保护等功能，输入电压范围极宽，可应用于各类复杂的电力环境。
电力逆变电源的主要组成部分有：
控制模块：控制逆变器电源跟随基准市电，并与其保持相同的相位和频率，自动调节，并使电源在规定的范围内，按照设定保护定值运行。
显示设备：采用LCD液晶显示，准确反映设备运行状态及故障信息。
切换模块：旁路和逆变器输出进行自动切换。
输出隔离变压器：将逆变输出与直流屏电源隔离。
滤波模块：输入滤波器用于输入端直流电源中无用波形的滤除，得到一个稳定的直流电，再送入逆变器。输出滤波器主要是用于除交流谐波和干扰，使输出处于一个平稳的状态。
逆变模块：把直流电转换成交流电。
产品规格主要参数
品 牌： XUXIN
应用环境：电力领域（DC220V）
输入输出：单进单出
功 率：（1KVA/2KVA/3KVA/5KVA-30KVA）
频 率： 工频
产品类型： 交流主供/直流主供（任选）
外形结构：机架式
外形尺寸（宽×深×高）：详见下图
功能特点
•单相电力逆变电源采用SPWM脉宽调制技术、IGBT功率模块以及输出隔离变压器。
•单相电力逆变电源人性化的LED指示灯/LCD液晶界面设计。
•单相电力逆变电源自动旁路转换，实现负载不间断工作。
•单相电力逆变电源标准的RS232通信接口。（选配）
•单相电力逆变电源防反接、欠压、过压、过载、短路等保护。

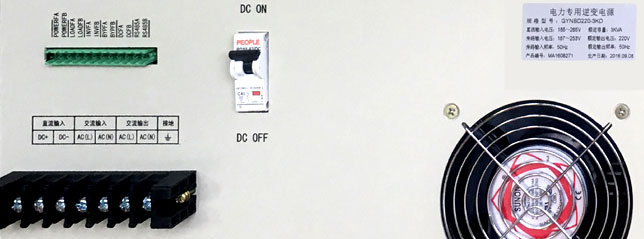

后面板接线图

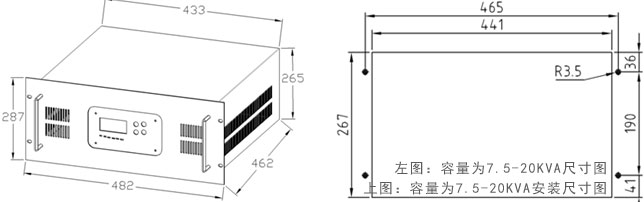

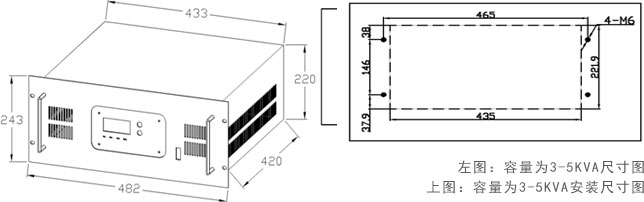

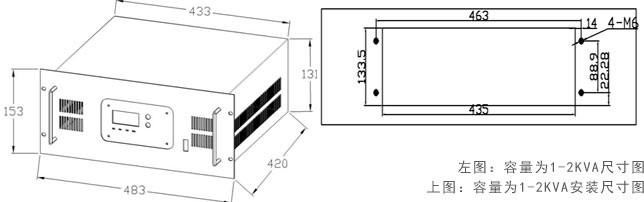

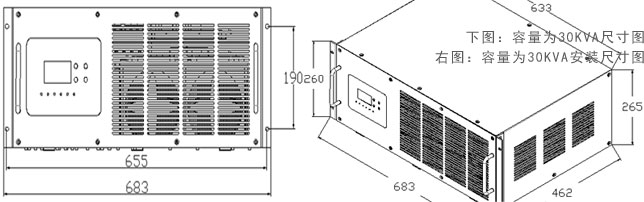

产品尺寸图和安装图
电力专用逆变电源（1KVA-5KVA）
型号 | IDN1K | IDN2K | IDN3K | IDN5K | |
直流输入 | 额定容(KVA) | 1 | 3 | 5 | |
额定电压(VDC) | 220 | ||||
额定电流（A） | 4 | 8 | 12 | 20 | |
电压允许范围(VDC) | 185-265V | ||||
交流 | 电压范围(VAC) | 220±15% | |||
额定电流(A) | 3.6 | 7.2 | 10.9 | 18.2 | |
交流输出
| 额定容量(KVA) | 1 | 2 | 3 | 5 |
额定功率(KW) | 0.8 | 1.6 | 2.4 | 4 | |
额定电压及频率 | 220VAC,50HZ | ||||
额定电流（A） | 3.6 | 7.2 | 10.9 | 18.2 | |
电压精度（V） | 220V±2% | ||||
频率精度（HZ） | 50±0.5 | ||||
波形失真率（THD）（线性负载） | ≤3% | ||||
动态响应 (负载0←→100%) | 5% | ||||
功率因数（PF） | 0.8 | ||||
过载能力 | 150%,10秒 | ||||
峰值系数(CF) | 3:1 | ||||
逆变效率(80%阻性负载) | 90% | ||||
重量 | 15KG | 20KG | 38KG | 45KG | |
工频隔离变压器输出 | |||||
绝缘强度VAC(输入和输出) | 2000 | ||||
工作环境 | 噪音（1米） | ≤50dB | |||
使用环境温度 | -10℃~+50℃ | ||||
湿度 | 0~90%，不结露 | ||||
使用海拔(m) | ≤2000 | ||||
保护功能 | 输入接反保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护 | ||||
▼电力专用逆变电源（7.5KVA-30KVA）
型 号 | IDN7.5K | IDN10K | IDN15K | IDN20K | IDN30K | |
直流 | 输入额定电压(VDC) | 220 | ||||
输入额定电流（A） | 30 | 40 | 60 | 80 | 120 | |
输入直流电压允许范围(VDC) | 185-265V | |||||
旁路 | 额定交流输入电压(VAC) | 220V单相 | ||||
输入交流允许范围 | 220±15% | |||||
输入额定电流（A） | 27 | 36 | 54 | 72 | 109 | |
交 | 输出额定电压及频率 | 220VAC,50HZ | ||||
输出额定电流（A） | 27 | 36 | 54 | 72 | 109 | |
输出电压精度（V） | 220V±2% | |||||
输出频率精度（HZ） | 50±0.5 | |||||
波形失真率（THD）（线性负载） | ≤5% | |||||
动态响应(负载0←→100%) | 5% | |||||
功率因数（PF） | 0.8 | |||||
过载能力 | 150%，10秒 | |||||
逆变效率(80%阻性负载) | 90% | |||||
逆变器主机重量 | 30KG | 30KG | 30KG | 30KG | 50KG | |
通讯接口（可选） | RS485 | |||||
逆变器←→旁路 | ≤4ms | |||||
工作环境 | 绝缘强度VAC(输入和输出) | 2000 | ||||
噪音（1米） | ≤50dB | |||||
使用环境温度 | -10℃~+50℃ | |||||
湿度 | 0~90%，不结露 | |||||
使用海拔(m) | ≤2000 | |||||
保护功能 | 输入接反保护、输入欠压保护、输入过压保护、输出过载保护、 | |||||
配置方案
型号 | 设备名称 | 数量（台） |
IDN7.5K | 电力逆变电源主机 | 1 |
输出隔离变压器（外置） | 1 | |
IDN10K | 电力逆变电源主机 | 1 |
输出隔离变压器（外置） | 1 | |
IDN15K | 电力逆变电源主机 | 1 |
输出隔离变压器（外置） | 1 | |
IDN20K | 电力逆变电源主机 | 1 |
输出隔离变压器（外置） | 1 | |
IDN30K | 电力逆变电源主机 | 1 |
输出隔离变压器（外置） | 1 |
