型号：ITN系列通信专用逆变电源
产品简介
本系列逆变电源选用16位数字信号处理芯片，采用先进的正弦波脉宽调制（SPWM）技术，具有可靠性高、保护功能全、波形失真小、效率高等优点。同时系统具有短路、过载、和独特的蓄电池自动关断、恢复等全功能保护措施。电力通信逆变器专为电力、通信领域设计、广泛应用于电力系统通讯、监控、继电保护以及事故照明，也可以为交流润滑油泵、交流风机、水泵等提供不间断电力并广泛应用于航空航天、金融系统、办公自动化控制、医疗卫生、军事科研等各个领域。
系统特点
•通信专用逆变电源（48V逆变电源）采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净，消除电网干扰；
•通信专用逆变电源（48V逆变电源）输出采用隔离变压器，输出电压稳定，安全
•通信专用逆变电源（48V逆变电源）交流旁路不间断切换；
•通信专用逆变电源（48V逆变电源）具有输入过、欠压，输出过、欠压，过温，过载、短路等完善的保护功能自动切换，可实现无人值守；
•通信专用逆变电源（48V逆变电源）高可靠、高效率。
•通信专用逆变电源（48V逆变电源）独有的动态电流环控制技术确保逆变器可靠运行
•通信专用逆变电源（48V逆变电源）负载适应能力强，包括电容性、电感性、混合性负载
•通信专用逆变电源（48V逆变电源）过载能力和抗冲击能力强，能承受满负载开机
•通信专用逆变电源（48V逆变电源）性能稳定，安全可靠，使用寿命长
•通信专用逆变电源（48V逆变电源）LCD液晶屏显示，各项运行数据一目了然
技术参数
技术参数\型号 | ITN2K | ITN3K | ITN5K | |
输入 | 额定容量(VA) | 2000 | 3000 | 5000 |
交流允许输入电压（VAC） | 220±15% | |||
交流输入额定电流 | 7.27 | 10.91 | 18.18 | |
直流输入额定电压(VDC) | 48 | |||
直流电压允许范围(VDC) | 42～65 | |||
直流欠压保护点(VDC) | 42 | |||
直流过压保护点(VDC) | 65 | |||
输出 | 输出波形 | 正弦波 | ||
输出电压精度 | AC220V±3% | |||
输出频率精度 | 50Hz±0.5
| |||
额定输出电流(A) | 7.27 | 10.91 | 18.18 | |
输出波形失真率（THD） | ≤3%（线性负载） | |||
动态响应（负载0～100%） | 5%,≤30ms | |||
功率因数（PF） | 0.8 | |||
逆变效率（80%阻性负载） | ＞82% | |||
过载能力 | 120%，60s | |||
逆变器保护 | 直流输入欠压保护、蓄电池过压保护、输出过载保护、 过热保护、防雷保护 | |||
工作环境 | 工作环境温度 | -25℃～+50℃ | ||
相对湿度 | 0-95% 不结露 | |||
海拔高度 | ≤4000m（海拔超过2000米需降额使用） | |||
绝缘强度（输入和输出） | 2000VAC，1分钟 | |||
噪音（1米） | ≤50dB | |||
机箱尺寸（宽*深*高） | 482*420*175 | 482*420*175 | 260*480*480 | |
重量 | 25KG | 28KG | ||

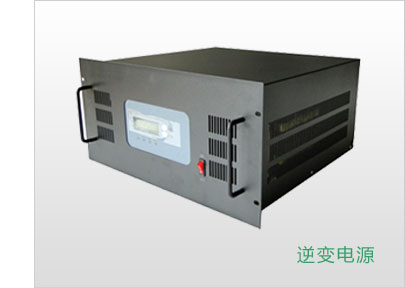

产品外观及安装图

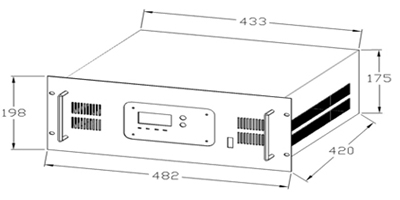

电力通讯逆变电源外观尺寸图 电力通讯逆变电源安装尺寸图
