直流电源的纹波测验
纹波是叠加在直流电源信号上的沟通搅扰信号，是直流电源测验中的一个很重要的标准。尤其是作特别用处的直流电源，如激光器直流电源，纹波则是其丧命要害之一。所以，直流电源纹波的测验就显得极为重要。

直流电源纹波的丈量办法大致分为两种：一种是电压信号丈量法；另一钟是电流信号丈量法。

一般关于恒压源或纹波功能要求不大的恒流源，都能够用电压信号丈量法。而关于纹波功能要求高的恒流源则最好用电流信号丈量法。

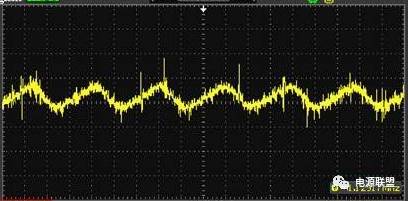

电压信号丈量纹波是指，用示波器丈量叠加在直流电源电压信号上的沟通纹波电压信号。关于恒压源，测验能够直接用电压探头丈量输出到负载上的电压信号。关于恒流源的测验，则一般是经过使用电压探头，丈量采样电阻两头的电压波形。整个测验过程中，示波器的设置是能否采样到实在信号的要害。

所用的仪器是：配有电压丈量探头的TDS1012B示波器。丈量之前需求进行如下设置。

1.通道设置：
耦合：即通道耦合办法的挑选。纹波是叠加在直流电源信号上的沟通信号，所以，我们要测验纹波信号就能够去掉直流电源信号，直接丈量所叠加的沟通信号就好。
宽带约束：关
探头：首先选用电压探头的办法。然后挑选探头的衰减份额。有必要与实践所用探头的衰减份额保持一致，这样从示波器所读取数才是实在的数据。比方，所用电压探头放在×10档，则此刻，这儿的探头的选项也有必要设置为×10档。

2.触发设置：
类型：边缘
信源：实践所挑选的通道，如，准备用CH1通道进行测验，则此处就应该挑选为CH1。
斜率：上升。
触发办法：如果是在实时地调查纹波信号，则挑选‘主动’触发。示波器会主动跟从实践所测信号的改变，并显现。这个时候，你也可经过设置丈量按钮，实时地显现你所需求的丈量的数值。可是，如果你想要捕捉某次丈量时的信号波形，则需求将触发办法设置为‘正常’触发。此刻，还需求设置触发电平的巨细。一般当你知道你所丈量的信号峰值时，将触发电平设置为所测信号峰值的1/3处。如果不知道，则触发电平能够设置的略微小一些。
耦合：直流电源或沟通…？(好像没什么差异)

3.采样长度（秒/格）：
采样长度的设置决议能否采样到所需求的数据。当所设置的采样长度过大时，就会漏掉实践信号中的高频成分；当所设置的采样长度过小时，就只能看到所测实践信号的部分，相同无法得到实在的实践信号。所以，在实践丈量时，需来回旋转按钮，仔细调查，直到所显现波形是实在的完好的波形。

4.采样办法：
可根据实践需求设定。如，要求丈量纹波的P-P值，则最好挑选峰值丈量法。采样次数也可根据实践需求设定，这与采样频率及采样长度有关。

5.丈量：
经过挑选对应通道的峰值丈量，示波器就能够帮你把所需求的数据及时显现出来。一起也能够挑选对应通道的频率、最大值、均方根值等。
经过对示波器进行合理设置和规范的操作，必定能够得到所需的纹波信号。可是，在丈量过程中必定要留意避免其它信号关于示波器探头本身的搅扰，避免所丈量的信号不行实在。

经过电流信号丈量法丈量纹波值是指，丈量叠加在直流电源电流信号上的沟通纹波电流信号。关于纹波指标要求比较高的恒流源，即要求纹波比较小的恒流源，选用电流信号直接丈量法能够得到更加实在纹波信号。与电压丈量法不同的是，这儿还用到了电流探头。比方，持续用上述的示波器，再加一个电流放大器（）和一个电流探头。此刻，只需用电流探头夹住输出到负载的电流信号，就能够进行电流丈量法来丈量输出电流的纹波信号了。与电压丈量法一样，整个测验过程中，示波器及电流放大器的设置是能否采样到实在信号的要害。

其实，用这种办法丈量时，示波器的根本设置及用法与上述相同。不同的是，通道设置中探头的设置有所不同。在这儿，需求选则电流探头的办法。然后，挑选探头的份额，有必要与放大器所设置的这个份额相同，这样从示波器所读取数才是实在的数据。比方，所用放大器的这个份额设置为5A/V，则此刻示波器的这一项也需设置为5A/V。至于电流放大器的耦合办法，当示波器的通道耦合已经挑选为沟通耦合时，则这儿挑选沟通或直流电源都能够。需求留意的是，用这种办法时，需先翻开示波器，然后再翻开电流放大器。且，记得在使用前对电流探头先消磁。
