如何设计USB供电口稳压电源电路图?

按USB接口标准,每台电脑及其他带有USB口电子设备都能外设供给500 mA的5V±5%供电。带电源的USB集线器也能供给这种供电能力。用USB端口可认为外部稳压电源电路供电,在没有其它 直流电源 的状况下,这种方法很有用。

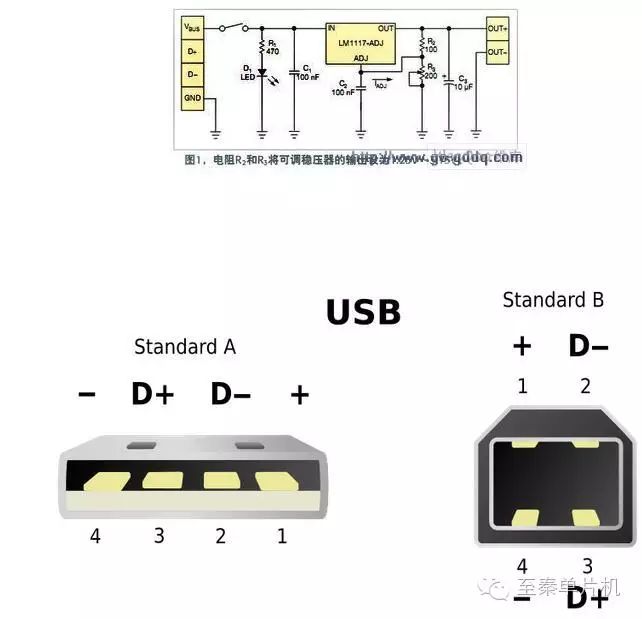

    USB端口中有稳压电源脚VBUS;回来脚GND(地);和两个信号管脚。如果只需要一个5V稳压电源,能够从USB 连接器中接出电源脚,但应在电源与地脚之间放一个10μF的 滤波电容 。不过,经过一个可调稳压器,还能够获得1.25V~3.75V的电压,大多数稳压电源电路都运用这个规模。图1中的稳压电源电路就覆盖了这个区间。经过R3可改动这个区间,如下式所示:VOUT=1.25V×(1+R3/R2)。式中的1.25V出现的原因是LM1117-ADJ 能在VOUT与ADJ(调理)管脚之间发生1.25V。因而, 电阻R2有一个稳定的电流经过电阻R3;IADJ(调理的电流)一般小到能够忽略不计。R2挑选为100Ω,将其电流设为12.5mA。如果R3运用一只200Ω的 电位器 ,则发生的电压区间是:当R3为0Ω发生短路时为1.25V,直到R3为200Ω时的3.75V。为避免输出短路或不知道负载状况而损坏稳压电源电路,能够添加一个限流稳压电源电路,将最大电流约束在500 mA。用Polyswitch熔丝或 晶体管对就能够很简单在电源输入线处完成这种限流器。滤波电容应不超越10 μF。这个水平在没有限流稳压电源电路状况下,仍能控制好浪涌电流。一般来说,电容最好在1μF?10μF之间。
