变频电源工程师告诉你色环电阻计算方法读数

色环电阻计算方法:

色环电阻分为四色环和五色环,先说四色环。顾名思义,四色环就是用四条有颜色的环代表阻值大小,每种颜色代表不同的数字。如下所示:

变频电源工程师告诉你色环电阻计算方法读数

 四环、五环、六环色环电阻对照表



四色环电阻计算:

棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差(金色为5%误差,银色为10%误差)

变频电源工程师告诉你色环电阻计算方法读数

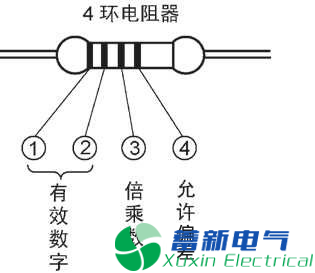

各色环表示意义如下:

第一条色环:阻值的第一位数字;

第二条色环:阻值的第二位数字;

第三条色环:10的幂数;

第四条色环:误差表示。

例如:电阻色环:棕绿红金,第一位 1;第二位 5;第三位 10 的幂为2 (即100);误差为5%;即阻值为:15 &TImes; 100 = 1500欧 = 1.5千欧 = 1.5K


五色环电阻计算:

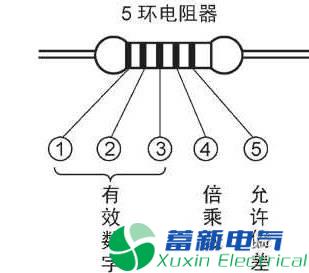

还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下:

变频电源工程师告诉你色环电阻计算方法读数

第一条色环:阻值的第一位数字;

第二条色环:阻值的第二位数字;

第三条色环:阻值的第三位数字;

第四条色环:阻值乘数的10的幂数;

第五条色环:误差(常见是棕色,误差为1%)

有些五色环电阻两头金属帽上都有色环,远离相对集中的四道色环的那道色环表示误差,是第五条色环,与之对应的另一头金属帽上的是第一道色环。

读数时从它读起,之后的第二道、第三道色环是次高位、次次高位,第四道环表示10的多少次方。

例如:

某电阻色环电阻顺序为:红(2)-黑(0)-黑(0)-黑- 棕,则它表示该电阻阻值为:200 *10(0次幂)Ω。

再如,棕-黑-黑-红-棕,表示该电阻阻值为:100 *10(2次幂)Ω = 10000Ω = 10KΩ。

可见,四色环电阻误差为5-10%,五色环常为1%,精度提高。

例如:有电阻 黄紫红橙棕 前三位数字是 472,第四位表示 10 的 3 次方,即1000;阻值为:472*000欧 = 472千欧,即472KΩ。

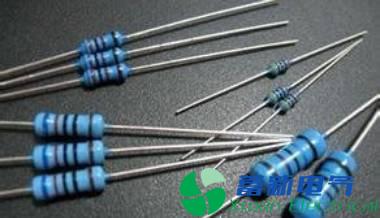

识别色环电阻读数顺序:

变频电源工程师告诉你色环电阻计算方法读数

在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错。在识别时可运用如下技巧加以判断,具体内容如下:

变频电源工程师告诉你色环电阻计算方法技巧1:先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。

变频电源工程师告诉你色环电阻计算方法技巧2:棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环。常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中可以 按照色环之间的间隔加以判别。比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。

变频电源工程师告诉你色环电阻计算方法技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为100×104Ω=1MΩ。误差为1%。属于正常的电阻系列值;若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω,误差为1%。显然,按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
