和电流对着干?什么意思?呵呵，这是直流电源体系电感元件的一个牛脾气，正是这个牛脾气，在许多当地就不能离开它!
仍是先从认识直流电源体系电感开始把!直流电源体系电感实际上构造很简单，拿一根漆包线绕成一个线圈就是一个直流电源体系电感!用磁块做成架把漆包线绕上去就是磁珠电杆，mpn里边常见的都是这个的姿态：
在电路图中直流电源体系电感一般用L表明，就像电阻用R、电容用C表明一样，你能够看看电路图中有哪个元件周围标有L的而且用符号：
来表明的就是直流电源体系电感了，在这儿需求留意的是，要与这样的
符号区别开，这个符号是电阻的一种表明，千万不要看成是直流电源体系电感了!直流电源体系电感是不分正负极的，在电路中不必分哪边接正电哪边接负电(在某些当地是要分相位的，即直流电源体系电感的线圈绕向，mpn中不必考虑)!直流电源体系电感的巨细是用“亨利”来作单位的，简称亨(H)，比它小的单位还有毫亨(mH)和微亨(uH)，它们之间是以千换算的!
直流电源体系电感到底有什么牛脾气呢?为什么说它给电流对着干呢?原来啊直流电源体系电感在电路当电流要经过它的一会儿，它就会自己发生一个电压，这个电压的电流方向刚好和要经过去的电流的方向相反——顶牛了!不过这仅仅一会儿的作业，随后就没有了这种反抗了!当在电路中经过直流电源体系电感的电流要断开了的时分，直流电源体系电感又发生一个电压，发生的电流刚好和要断开的电流方向相反——它又不让电流断开!又顶上牛了，呵呵，说它和电流对着干没有冤枉它吧?正是直流电源体系电感的这种牛脾气让我们就能够使用它发挥必定的效果，你想一想我们上一讲讲到在电路中有一种方向不断改变着的沟通电，这个沟通不断改变着的东西有时分我们不需求它，有时分我们又需求它，聪明的人类就自然而然的想到了使用直流电源体系电感的这个牛脾气了，沟通电流方向不断改变，直流电源体系电感就不断地反抗，其结果是方向不断改变的沟通电就不能经过直流电源体系电感，直流电因为电流方向不会改变，所以就能够顺利经过直流电源体系电感，直流电源体系电感的巨细对沟通改变快速度慢的电流阻挠效果也不尽相同：同一个直流电源体系电感对改变快的电流阻挠大对改变慢的沟通电阻挠小;对同一个改变速度的沟通电来说感值大的阻挠大，感值小的就阻挠小!呵呵，我们经过使用直流电源体系电感的这个性情，垂手可得的就把电路中的沟通电和直流电分开了!讲到这儿可能我们又想起了电容，电容的特性是“隔直流，同沟通”，那么直流电源体系电感的特性就是刚好和电容相反：隔沟通，通直流，电路中正是因为直流电源体系电感和电容的有机配合，才让电路中的沟通和直流电很简单的别离开来!当然直流电源体系电感的这个特性还有一些其它的效果，这些需求你晋级学习，渐渐领会了!
晋级理论：要学习透彻直流电源体系电感理论，要认真学习弄通“楞次定律”!
什么是直流电源体系电感器? 直流电源体系电感器(直流电源体系电感线圈)和变压器均是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。
一、自感与互感
(一)自感
当线圈中有电流经过期，线圈的周围就会发生磁场。当线圈中电流发生改变时，其周围的磁场也发生相应的改变，此改变的磁场可使线圈本身发生感应电动势(电动势用以表明有源元件抱负电源的端电压)，这就是自感。
(二)互感
两个直流电源体系电感线圈彼此接近时，一个直流电源体系电感线圈的磁场改变将影响另一个直流电源体系电感线圈，这种影响就是互感。互感的巨细取决于直流电源体系电感线圈的自感与两个直流电源体系电感线圈耦合的程度。
二、直流电源体系电感器的效果
直流电源体系电感器的首要效果是对沟通信号进行隔离、滤波或与电容器、电阻器等组成谐振电路;升压，降压也往往离不开它!
现在剖析几个直流电源体系电感电路，具体剖析一下它们各自在电路中所起的效果：

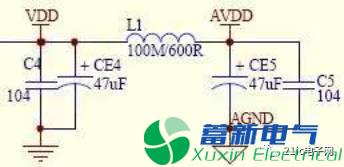

图一
图一是一个mp3中的vcc和avcc电源滤波电路，vcc和avcc的电压都是3v，vcc是给主控供电的，要求电压安稳而且是纯洁的直流电成分，不允许有沟通电成分!avcc是给音频扩大电路供应动力的，要求有足够的直流电能量供应!可能要问，两个电压即便都是3v为什么还要接上一个直流电源体系电感L1呢?音频扩大电路在扩大声响的时分，跟着高音低声，音大音小的改变，所需求的电流也会巨细改变剧烈，直流电源体系电感电容虽然脾气相反但有一个一起的当地就是直流电源体系电感和电容两头的电压不能骤变，所以直流电源体系电感L1和两头的电容有一个安稳vcc和avcc电压的效果，也就是声响扩大形成电压动摇不至于影响供应主控作业的vcc电压的动摇;除了这个效果，由L1和两头的电容还有第二个效果，那就是滤波效果，因为声响扩大电路里很简单参杂进去沟通成分，这个沟通成分是决不能进入到vcc电压进入主控的，L1就是为了阻挠沟通成分进入的首要元件，遭到阻挠的沟通电成分不能经过L1，就只好乖乖的经过C5和CE5进入地而消失了!C5和CE5+L1+C4和CE4组成的电路又名“π型”滤波器!

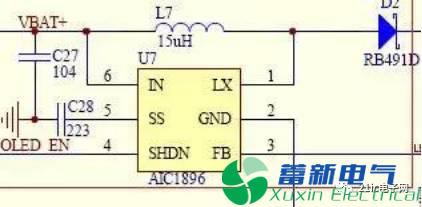

图二
图二是mp3电路中的屏背灯升压电路，mp3中的屏背景灯一般是由2-3个LED灯管头尾相接串接起来的，一个LED灯管需求3v的直流电压才能够点亮，2个串起来就需求6v电压，3个串起来就要9v电压才能够悉数点亮!我们知道mp3里的锂电池最高电压也就是4.2v，正常作业电压只要3.7v，这个电压底子没有办法点亮2个以上串接起来的LED灯管，于是就必须把3.7v的电压升高到6v或者9v来点亮LED灯管!上面这个电路就是这样的升压电路。电路中U7是一个升压集成块，它与L7、C28等组成一个震动的升高的沟通电电压，然后再由D2这个元件(叫二极管，下一讲我们就将讲它的效果)把升高的沟通电再变成直流电去点亮LED灯管!所以这儿的L7直流电源体系电感是升压谐振直流电源体系电感!

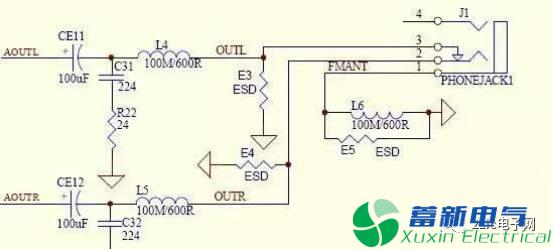

图三
图三是mp3耳机电路有L4、L5、L6三个磁珠直流电源体系电感，其间L4、L5是为了阻挠混在声响中的改变速度快得人耳不能听到的沟通成分(叫超声波)，让它经过电容C31、C32入地，不再进入耳机让我们感到声响不纯洁和疲惫!我们知道，mp3收音机天线是用耳机线做天线的，L6这个磁珠直流电源体系电感的效果就是阻挠耳机线送过来的无线电波信号不能让它进入地只能进入调频收音块的天线接收脚!
图三中U7的6脚是电源输入脚，5脚是退藕，4脚是操控U7的作业状况，高电位(有电压)的时分作业屏背景灯亮，低电位0v的时分停止作业，屏背景灯平息，省电状况;3脚是输出补偿，2脚接地，1脚接直流电源体系电感震动输出。当直流电源体系电感值必定的时分，震动的速度越快，电流方向改变的速度也越快，输出电压就越高!图三中的 R22是补偿电阻E3、E4、E5是静电高压泻放电阻，也能够不接!
