基础知识:了解升压电路

自举电路也叫升压电路,运用自举升压二极管,自举升压电容等电子元件,使电容放电电压和电源电压叠加,从而使电压升高.有的电路升高的电压能到达数倍电源电压。下面一起来了解一下升压电路原理。

升压电路原理
举个简略的比如:有一个12V的电路,电路中有一个场效应管需求15V的驱动电压,这个电压怎样弄出来?就是用自举。通常用一个电容和一个二极管,电容存储电压,二极管避免电流倒灌,频率较高的时分,自举电路的电压就是电路输入的电压加上电容上的电压,起到升压的效果。
升压电路仅仅在实践中定的称号,在理论上没有这个概念。升压电路主要是在甲乙类单电源互补对称电路中运用较为遍及。甲乙类单电源互补对称电路在理论上可以使输出电压Vo到达Vcc的一半,但在实践的测验中,输出电压远达不到Vcc的一半。其中重要的原因就需求一个高于Vcc的电压。所以选用升压电路来升压。
开关直流升压电路(即所谓的boost或许step-up电路)原理
the boost converter,或许叫step-up converter,是一种开关直流升压电路,它可所以输出电压比输入电压高。根本电路图见图1.
基础知识:了解升压电路

假定那个开关(三极管或许mos管)现已断开了很长时刻,一切的元件都处于抱负状况,电容电压等于输入电压。下面要分充电和放电两个部分来阐明这个电路。

基础知识:了解升压电路

充电进程

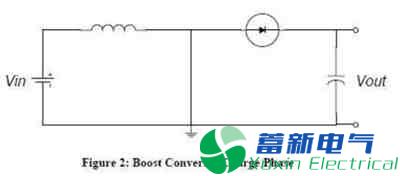

在充电进程中,开关闭合(三极管导通),等效电路如图二,开关(三极管)处用导线替代。这时,输入电压流过电感。二极管避免电容对地放电。因为输入是直流电,所以电感上的电流以必定的比率线性添加,这个比率跟电感巨细有关。跟着电感电流添加,电感里贮存了一些能量。
基础知识:了解升压电路
放电进程

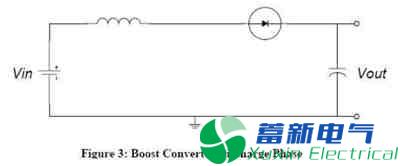

如图,这是当开关断开(三极管截止)时的等效电路。当开关断开(三极管截止)时,因为电感的电流 坚持特性,流经电感的电流不会马上变为0,而是缓慢的由充电结束时的值变为0。而本来的电路已断开,所以电感只能经过新电路放电,即电感开端给电容充电, 电容两头电压升高,此刻电压现已高于输入电压了。升压结束。

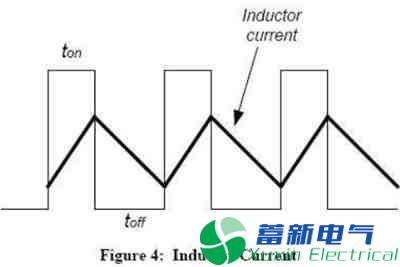

说起来升压进程就是一个电感的能量传递进程。充电时,电感吸收能量,放电时电感放出能量。假如电容量足够大,那么在输出端就可以在放电进程中坚持一个持续的电流。假如这个通断的进程不断重复,就可以在电容两头得到高于输入电压的电压。

基础知识:了解升压电路

常用升压电路
P 沟道高端栅极驱动器
直接式驱动器:适用于最大输入电压小于器材的栅- 源极击穿电压。
开放式收集器:办法简略,可是不适用于直接驱动高速电路中的MOSFET。
电平变换驱动器:适用于高速使用,可以与常见PWM 操控器无缝式作业。

N 沟道高端栅极驱动器
直接式驱动器:MOSFET最简略的高端使用,由PWM 操控器或以地为基准的驱动器直接驱动,但它必须满意下面两个条件:
1、VCC
2、Vdc

浮动电源栅极驱动器:独立电源的本钱影响是很明显的。光耦合器相对昂贵,并且带宽有限,对噪声灵敏。
变压器耦合式驱动器:在不确定的周期内充沛操控栅极,但在某种程度上,约束了开关功能。可是,这是可以改进的,仅仅电路更杂乱了。
电荷泵驱动器:对于开关使用,导通时刻往往很长。因为电压倍增电路的功率低,可能需求更多低电压级泵。
自举式驱动器:简略,廉价,也有约束;例如,占空比和导通时刻都受到改写自举电容的约束。需求电平变换,以及带来的相关问题。
