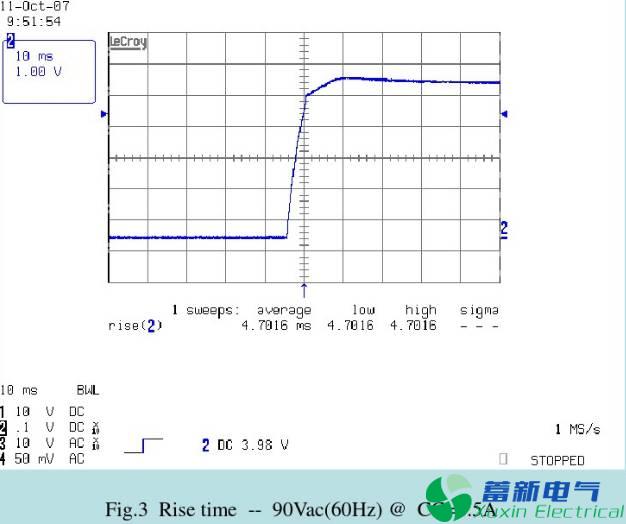

9.上升时间测试

一、目的:

测试S.M.P.S. POWER ON 时,各组直流开关电源输出从10% ~ 90% POINT 之上升时间(常规定义为≤20mS).

二. 使用仪器设备:

(1). AC SOURCE / 交流电源;

(2). ELECTRONIC LOAD / 电子负载;

(3). OSCILLOSCOPE / 示波器

三. 测试条件:

四、测试方法:

(1). 依规格设定AC VOLTAGE, FREQUENCY AND LOAD .

(2). SCOPE 的CH1 接Vo, 并设为TRIGGER SOURCE, LEVEL 设定在Vo 的60% ~ 80% 较为妥当, TRIGGER SLOPE 设定在"+",

TIME/DIV 和VOLTS/DIV 则视直流开关电源输出电压情况而定.

(3). 用CURSOR 中"TIME", 量测待测品各组直流开关电源输出从电压10% 至90% 之上升时间.

五. 注意事项:

测试前先将待测品处于冷机状态,待BUCK Cap. 电荷放尽后进行测试.

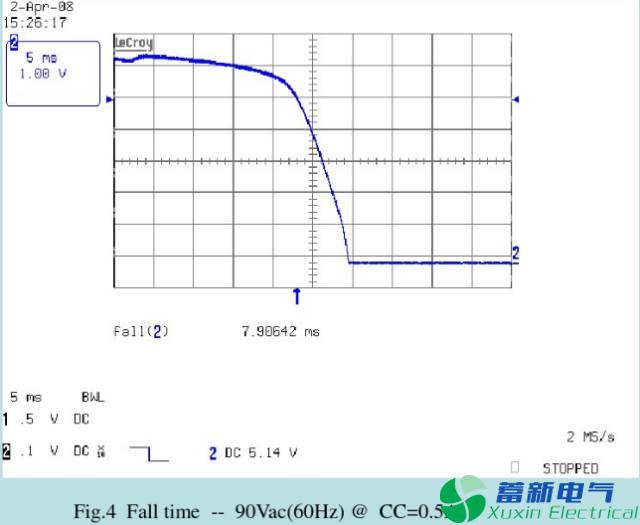

10. 下降时间测试

一、目的:

测试S.M.P.S. POWER ON 时,各组直流开关电源输出从90% ~ 10% POINT 之下降时间(常规定义≥5mS);

二. 使用仪器设备:

(1). AC SOURCE / 交流电源;

(2). ELECTRONIC LOAD / 电子负载;

(3). OSCILLOSCOPE / 示波器

三. 测试条件:

四、测试方法:

(1). 依规格设定AC VOLTAGE, FREQUENCY AND LOAD.

(2). SCOPE 的CH1 接Vo, 并设为TRIGGER SOURCE, LEVEL 设定在Vo 的60% ~ 80% 较为妥当, TRIGGER SLOPE 设定在"-",TIME/DIV 和VOLTS/DIV 则视直流开关电源输出电压情况而定;

(3). 用CURSOR 中"TIME", 量测待测品各组直流开关电源输出从电压90% 至10% 之下降时间.

五. 注意事项:

测试前先将待测品热机, 待其直流开关电源输出电压稳定后再进行测试.

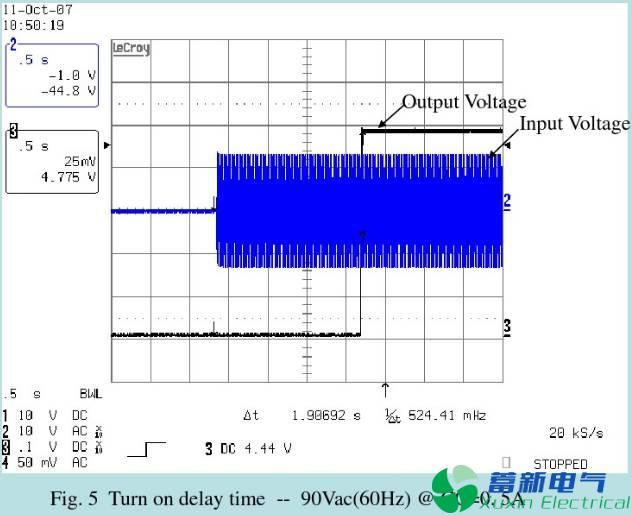

11.  开机延迟时间测试

一、目的:

测试S.M.P.S. POWER ON 时, 输入电压AC LINE 与直流开关电源输出之时间差(常规定义为≤3000mS).

二. 使用仪器设备:

(1). AC SOURCE / 交流电源;

(2). ELECTRONIC LOAD / 电子负载;

(3). OSCILLOSCOPE / 示波器

三. 测试条件:

四、测试方法:

(1). 测试时依规格设定AC LINE, FREQUENCY 和直流开关电源输出负载(一般LOW LINE & MAX. LOAD时间最长).

(2). OSCILLOSCOPE 的CH1 接Vo 为TRIGGER SOURCE, CH2 接AC LINE.

(3). TRIGGER LEVEL 设定在Vo 的60% ~ 80% 间较为妥当, TRIGGER SLOPE 设定在"+",VOLTS/DIV 和TIME/DIV 则视实际情况而定.

(4). 用CURSOR 中"TIME", 量测AC ON 至Vo LOW LIMIT 之时间差.

五. 注意事项:

(1). 测试前先将待测品处于冷机状态, 待BULK Cap. 电荷放尽后进行测试;

(2). 示波器(OSCILLOSCOPE) 需使用隔离变压器.

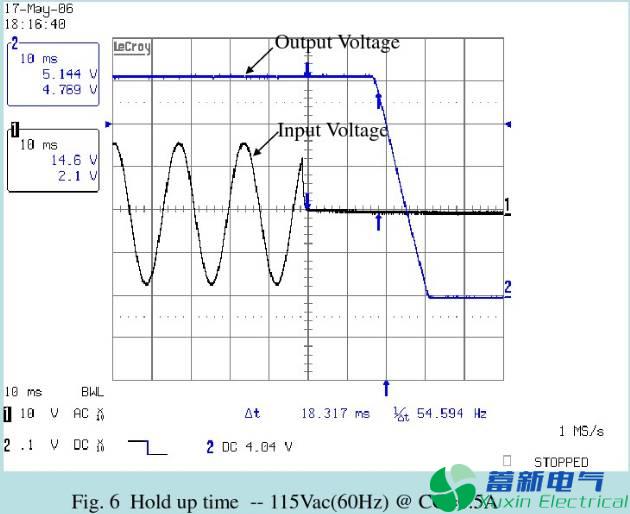

12. 关机维持时间测试

一、目的:

测试S.M.P.S. POWER OFF 时, 输入电压AC LINE 与直流开关电源输出OUTPUT 之时间差(常规定义≥10mS/115Vac & ≥20mS/230Vac );

二. 使用仪器设备:

(1). AC SOURCE / 交流电源;

(2). ELECTRONIC LOAD / 电子负载;

(3). OSCILLOSCOPE / 示波器

三. 测试条件:

四、测试方法:

(1). 测试时依规格设定AC LINE, FREQUENCY 和直流开关电源输出负载.

(2). OSCILLOSCOPE 的CH1 接Vo 为TRIGGER SOURCE, CH2 接ACLINE.

(3). TRIGGER LEVEL 设定在Vo 的60% ~ 80% 间较为妥当, TRIGGER SLOPE 设定在“-”, VOLTS/DIV 和TIME/DIV 则视实际情况而定.

(4). 用CURSOR 中"TIME", 量测AC ON 至Vo LOW LIMIT 之时间差.

五. 注意事项:

(1). 测试前先将待测品热机, 待其直流开关电源输出电压稳定后再进行测试;

(2). 示波器(OSCILLOSCOPE) 需使用隔离变压器.

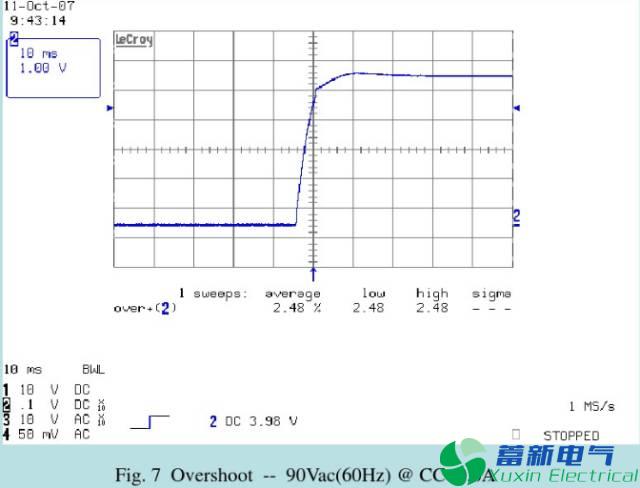

13. 直流开关电源输出过冲幅度测试

一、目的:

测试S.M.P.S. POWER ON 时, 直流开关电源输出DC OUTPUT 过冲幅度变化量(常规定义为≤10%).

二. 使用仪器设备:

(1). AC SOURCE / 交流电源;

(2). ELECTRONIC LOAD / 电子负载;

(3). OSCILLOSCOPE / 示波器;

三. 测试条件:

依SPEC. 所要求,输入电压范围与直流开关电源输出负载(Min. – Max. load).

四、测试方法:

(1). 测试时依规格设定AC LINE, FREQUENCY 和直流开关电源输出负载.

(2). OSCILLOSCOPE 的CH1 接Vo 为TRIGGER SOURCE;

(3). TRIGGER LEVEL 设定在Vo 的60% ~ 80% 间较为妥当, TRIGGER SLOPE 设定在“+” 和“-”, VOLTS/DIV 和TIME/DIV 则视实际情况而定.

(4). 用CURSOR 中"VOLT", 量测待测品輸出过冲点与稳定值之关系.

(5). ON / OFF 各做十次, 过冲幅度%=△V / Vo *100%;

五、注意事项:

产品在CC与CR模式都需满足规格要求.

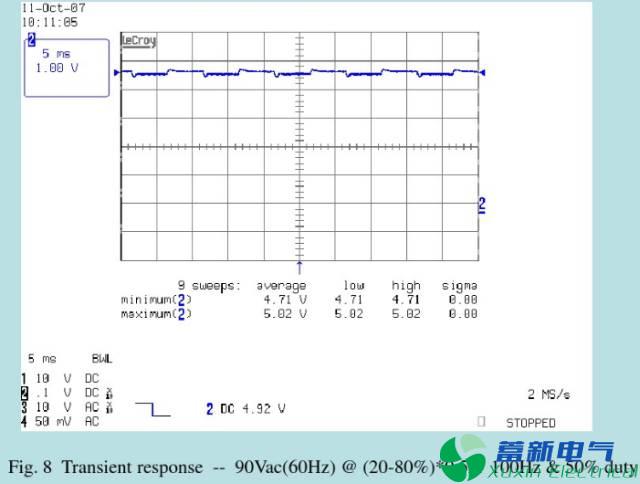

14.  直流开关电源输出暂态响应测试

一、目的:

测试S.M.P.S. 直流开关电源输出负载快速变化时, 其直流开关电源输出电压跟随变动之稳定性(规格定义电压最大与最小值不超过直流开关电源输出规格的±10%).

二. 使用仪器设备:

(1). AC SOURCE / 交流电源;

(2). ELECTRONIC LOAD / 电子负载;

(3). OSCILLOSCOPE / 示波器;

三. 测试条件:

依SPEC.所规定: 输入电压AC LINE, 变化的负载LOAD, 频率及升降斜率SR/F 值.

四、测试方法:

(1). 测试时设定好待测品输入电压AC LINE 和频率FREQUENCY.

(2). 测试时设定好待测品直流开关电源输出条件: 变化负载和变化频率及升降斜率.

(3). OSCILLOSCOPE CH1 接到OUTPUT 侦测点, 量其电压之变化.

(4). CH2 接CURRENT PROBE 测试直流开关电源输出电流, 作为OSCILLOSCOPE 之TRIGGER SOURCE.

(5). TRIGGER MODE设定为"AUTO.".

五、注意事项:

(1). 注意使用CURRENT PROBE 时,每改变VOLTS/DIV 刻度PROBE 皆须归零ZERO,

(2). 须经常对CURRENT PROBE 进行消磁DEGAUSS 和归零ZERO.

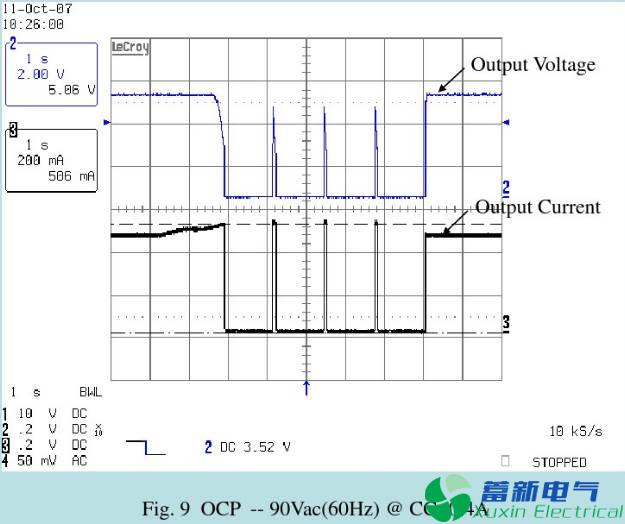

15. 过流保护测试

一、目的:

测试S.M.P.S. 直流开关电源输出电流过高时是否保护, 保护点是否在规格要求內, 及是否会对S.M.P.S. 造成损伤(常规定义过流点为直流开关电源输出额定负

载的1.2-2.5倍/ CV模式产品初外).

二. 使用仪器设备:

(1). AC SOURCE / 交流电源;

(2). ELECTRONIC LOAD / 电子负载;

(3). OSCILLOSCOPE / 示波器;

三. 测试条件:

依SPEC. 所规定: 输入电压AC LINE 和电子负载.

四、测试方法:

(1). 将待测组直流开关电源输出负载设在MAX. LOAD.

(2). 以一定的斜率(通常为1.0A/S) 递增, 加大直流开关电源输出电流直至电源保护, 当保护后, 將所加大之电流值递减, 视其直流开关电源输出是否会自动RECOVERY.

(3). OSCILLOSCOPE CH2 接上CURRENT PROBE, 以PROBE 检测直流开关电源输出电流.

(4). CH1 则接到待测直流开关电源输出电压, 作为OSCILLOSCOPE 之TRIGGER SOURCE.

(5). TRIGGER SLOPE 设定为"-", TRIGGER MODE 设定为"AUTO", TIME/DIV 视情况而定.

五、注意事项:

(1). 注意使用CURRENT PROBE 时,每改变VOLTS/DIV 刻度PROBE 皆须归零ZERO,

(2). 须经常对CURRENT PROBE 进行消磁DEGAUSS 和归零ZERO.

(3). 产品不能有安全危险产生.

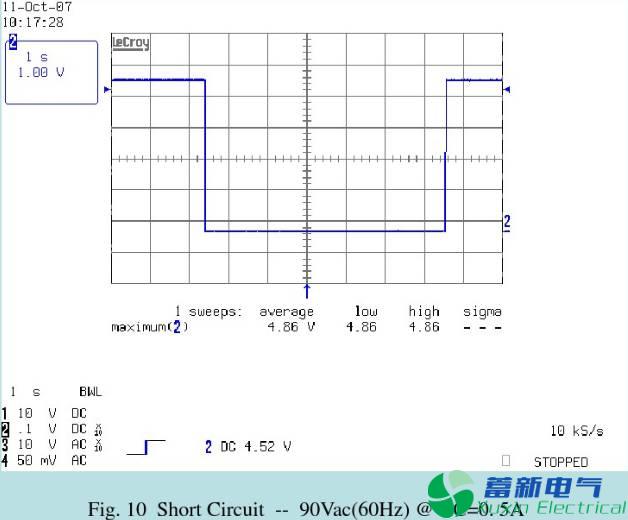

16. 短路保护测试

一、目的:

测试S.M.P.S. 直流开关电源输出端在开机前或在工作中短路时, 产品是否有保护功能.

二. 使用仪器设备:

(1). AC SOURCE / 交流电源;

(2). ELECTRONIC LOAD / 电子负载;

(3). OSCILLOSCOPE / 示波器;

(4). 低阻抗短路夹

三. 测试条件:

依SPEC. 所规定: 输入电压AC LINE 和负载LOAD 值和低阻抗短路夹.

四、测试方法:

(1). 依规格设定测试条件: 输入电压AC LINE 和负载LOAD 值(一般为MAX.LOAD).

(2). 各组直流开关电源输出相互短路或对地短路, 侦测直流开关电源输出特性.

(3). 开机后短路TURN ON THEN SHORT & 短路后开机SHORT THEN TURN ON 各十次.

五、注意事项:

(1).当SHORT CIRCUIT 排除之后, 检测待测品是否自动恢复或需重新启动(视SPEC 要求),并测试产品是否正常或有无零件损坏(产品要求应正常).

(2). 产品不能有安全危险产生.
