对滤波效果而言，电容的ESL和ESR参数都很重要，电感会阻止电流的突变，电阻则限制了电流的变化率，这些影响对电容的充放电显然都不利。优质的电容在设计及制造时都采取了必要的手段来降低ESL和ESR，故而横向比较起来，同样的容量滤波效果却不同。
大功率直流电源输出纹波电压主要由几个部分引起：
1）电容的ESR引起的；
2）电容的ESL引起的；
3）电容的充放电引起的；
4）噪声引起的。
以Buck大功率直流电源为例来计算一下：
电容的ESR引起的纹波计算公式：
电容的ESL引起的纹波计算公式：
电容的充放电引起的纹波计算公式：
对于此条计算可能有部分人不太理解，下面我们一起来分析一下：
当△ic流过理想电容C时，在C两端产生的电压变化如下：

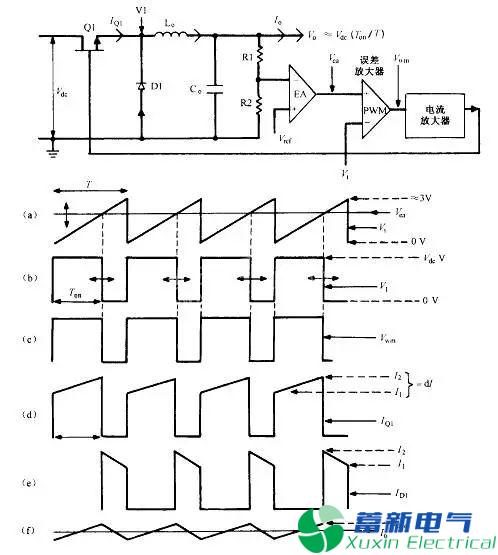

由上面图（f）中最下一个电流波形可知 Buck 电路在达到平衡工作状态时，在 Io 的上方为电容充电电流，而 Io 下方为电容放电电流，由图形中即可知纹波积分的上限应该选择 toff/2、下限取ton/2。
漏电流小，ESR小，一般都是认为要选择低ESR的系列，不过也与负载有关，负载越大，ESR不变时，纹波电流变大，大功率直流电源输出纹波电压也变大。我们从公式上来看看，dV*C=di*dt；dv就是纹波，di是电感上电流的值，dt是持续的时间。一般的大功率直流电源书籍都会讲到怎么算纹波，大体分解为：滤波电容对电压的积分+滤波电容的ESR+滤波电容的ESL+noise，如下图：
一般对纹波的计算通常是估算有关大功率直流电源纹波的计算，原则上比较复杂，要将输入的矩形波进行傅立叶展开成各次谐波的级数，计算每个谐波的衰减，再求和。最后的结果不仅与滤波电感、滤波电容有关，而且与负载电阻有关。当然，计算时是将滤波电感和滤波电容看成理想元件，若考虑电感的直流电阻以及电容的ESR，那就更复杂了。所以，通常都是估算，再留出一定余量，以满足设计要求。对样机需要实际测试，若不能满足设计要求，则需要更改滤波元件参数。
以Buck电路为例，电感中电流连续和断续，大功率直流电源的传递函数完全不同。电流连续时环路稳定，电流断续时未必稳定。而电感中电流是否连续，除与电感量等有关外，还与负载有关。更严重的是，电流是否连续还与占空比有关，而占空比是由反馈电路控制的。不仅Buck，其它如Boost以及由基本拓扑衍生出来的正激、反激等也是一样。
若要求所有可能产生的工作状态下都稳定，通常要加假负载以保证Buck电路电感电流总是连续（对Buck/Boost或反激则保证不会在连续断续之间转变），或者把反馈环路时间常数设计得非常大（这会在很大程度上降低大功率直流电源的响应速度）。对输出电压可调整的大功率直流电源（例如实验室用的0～30V输出电源），环路稳定的难度更大。对这类电源，往往要在大功率直流电源之后再加一级线性调整。
电解电容的选择很重要
在输出端采用高频性能好、ESR低的电容，高频下ESR阻抗低，允许纹波电流大。可以在高频下使用，如采用普通的铝电解电容作输出电容，无法在高频（100kHz以上的频率）下工作，即使电容量也无效，因为超过10kHz时，它已成电感特性了。
