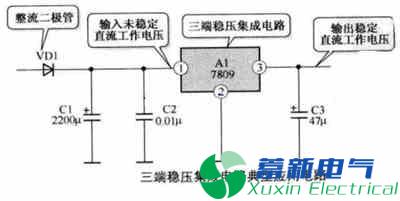

下图所示是三端稳压集成电路典型应用电路。A1是三端稳压集成电路，它接在整流、滤波电路之后，输入A1的是未稳定的直流工作电压，输出的是经过稳定的直流工作电压。

一、三端稳压集成电路引脚分析

1、1脚是集成电路的直流电压输入引脚，从整流、滤波电路输出的未稳定直流电压从这一引脚输入到A1内电路中。

2、2脚是接地引脚，在典型应用电路中接地，如果需要进行直流输出电压的调整时，该引脚不直接接地。

3、3脚是稳定直流电压输出引脚，其输出的直流电压加到负载电路中。

二、电路中各电子元器件的作用

1、电路中的C1为滤波电容，其容量比较大。

2、C2是高频滤波电容，用来克服C1的感抗特性。

3、C3是三端集成稳压电路输出端滤波电容，一般容量较小。
