在对输入信号处理的过程中，许多器材/体系具有线性和非线性特性，不同特性的传输特性当然对输出信号有不同的影响。
具有线性传输特性的器材/体系关于输入信号只发生起伏和相位的改变，而不会发生新的频率成分。
非线性器材/体系能对输入信号的频率进行搬移，或发生新的频率成份，如谐波和交调。
许多在一般信号条件下具有线性特性的器材/体系可能会表现出非线性，如进入饱满区的放大器，这种状况关于无源器材(电缆；滤波器)和有源器材(放大器)都是存在的。

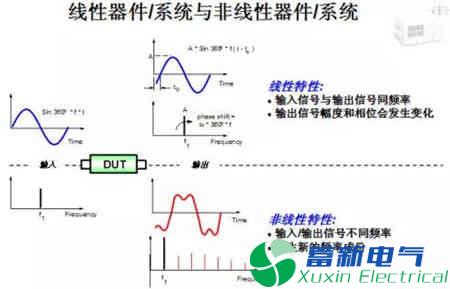

图1 线性和非线性特征
当用于体系传输信号时，传输信道电路应确保对输入信号不发生波形改变的失真。非线性器材/体系会发生新的频率成分，必定会引起输出信号波形改变。
可是，线性器材/体系，也会使波形发射改变。
要满意波形不失真传输要求，器材/体系传输特性需满意：
起伏/频率特性在作业频率范围内要坚持稳定，相位/频率特性在作业频率范围内坚持线性。

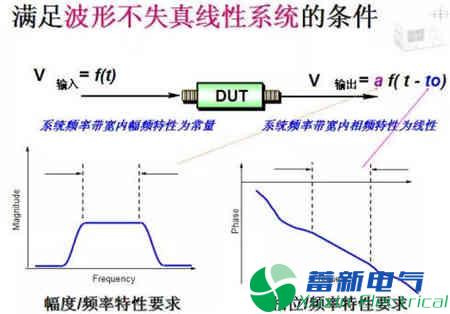

图2 线性体系的不失真条件
下面的比如能够反映器材/体系的起伏/频率特性对传输信号的影响。
例中线性网络的鼓励输入信号为相似方波波形，该信号在频域上包括三个频率成份：基波；二次谐波；三次谐波。该信号通过线性网络时，线性网络具有的起伏/频率特性对基波和三次谐波衰减大，使输出信号频谱发生改变，相应时域波形从方波变为圆滑相似正弦波形。
这是为什么对放大器，滤波器等器材在作业频带范围内幅/频颤动(ripple)有严格要求的原因。

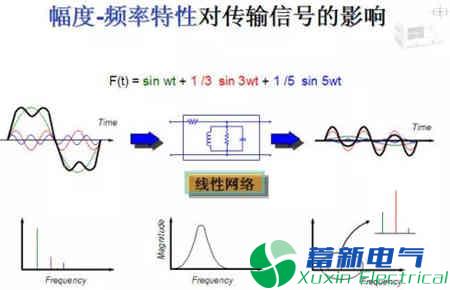

图3 幅频特性对信号的影响
相似的比如能够反映器材/体系相位/频率特性对传输信号波形的影响。
在器材/体系实践作业中传输的信号都是占有一定频率带宽的调制信号，假如器材/体系的相位/频率特性不线性就会使调制信号波形发生改变，形成信号失真。

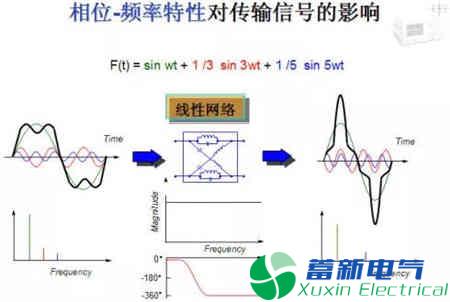

图4 相频特性对信号的影响
