EMC是指电磁兼容测试，指设备所产生的电磁能量既不对其它设备产生干扰，也不受其他设备的电磁能量干扰的能力。直流开关隔离电源模块的EMC测试包含EMI(电磁干扰)测试和EMS(电磁抗扰度)测试两项，那么如何保证直流开关电源模块的EMC性能呢？这里将为大家揭晓。

EMC简介　　

EMI电磁干扰指被测设备对周围设备产生干扰的能力，主要包括传导骚扰CE、 辐射骚扰RE。

直流开关电源模块的EMS电磁抗扰度指由于在正常运行时，设备或系统能承受相应标准规定范围内的电磁能量干扰，根据国标根据国标GB/T 16821-2007 《通信用直流开关电源设备通用试验方法》中规定直流开关电源模块测试主要包括群脉冲抗扰度(EFT)、浪涌抗扰度(SURGE)、静电放电抗扰、辐射抗扰度等项目。

EMC的产生必须具备的三要素，干扰源、传输介质以及敏感设备，如下图1所示。

三者缺一个都构不成EMC问题，那么直流开关电源模块的设计中仅需针对其中一个方面进行整改即可实现EMC防护，例如从干扰源进行根除、改善传输介质避免干扰传递或将敏感设备远离干扰源等方法。

图1 EMC三要素

EMC干扰防护-电路设计　

高功率密度、高转换效率的直流开关电源模块一般都是直流开关电源，在开关管开通、关断时，电压和电流都会被斩波，造成较大瞬态变化(di/dt、dv/dt)，所以直流开关电源模块不论其使用什么样的拓扑结构，只要是直流开关电源，其都会产生一定程度的EMC干扰如图2所示。

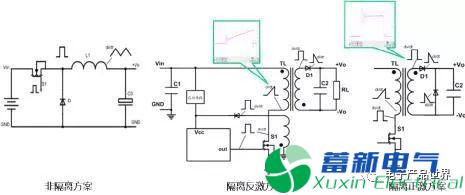

图2 直流开关电源常见拓扑与斩波　

直流开关电源模块的EMC性能可通过优化自身拓扑结构和规范PCB设计进行提升。例如：　

（1）电路设计中，以先保护后滤波为原则，保护器件应放置在离产品的静电导入口最近的地方；　　

（2）拓扑设计中，选择连续导通模式(CCM)的拓扑，例如Boost、全桥、推挽等拓扑；　　

（3）在电路防护方面，开关管建议加RC吸收电路和RCD吸收电路，且靠近开关管放置，从而降低尖峰电压，在EMC传输路径上使用π型滤波和全波整流电路等滤波电路，具体可参考图3；　　

（4）PCB设计中，尽可能地大面积铺地，并且尽量减小对地平面的分割，减小回路面积，从而降低干扰。避免出现大面积孤立铜区，大面积孤立铜区会因电磁等原因影响模块的可靠性;减少布线的长度，从而减小动态节点处电感，避免产生较强的电磁场。

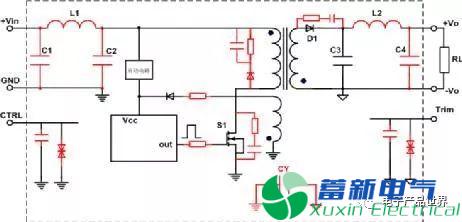

图3 直流开关电源模块EMC优化拓扑

EMC干扰防护-器件选择

直流开关电源模块的元器件选择会直接的影响模块的整体性能，接下来将为大家从直流开关电源芯片、高频变压器、场效应管以及共模电感等方面介绍，具体如下所示。　　

（1）高频变压器：应保证直流损耗低、交流损耗低，漏感小，并且需要良好的绕组布局让绕组之间有良好的屏蔽，从而使直流开关电源工作时，在漏极产生的尖峰尽可能的小;　　

（2）场效应管：关注其导通电阻和低栅极电荷两项参数，这两项即影响模块的EMC性能也影响整体的效率，所以要做好两者的平衡;　　

（3）共模电感：与其他无源器件相同，关注其电参数，例如额定电压、额定电流、电感量以及漏感等参数　　

（4）滤波电容：应用于输入端进行滤波;应用于输出端吸收开关频率及高次谐波电流分量，需求趋势是小型大容量化、高频低阻抗化以及高耐压;　　

（5）压敏电阻：要求最大直流工作电压大于直流开关电源及信号线直流工作电压。

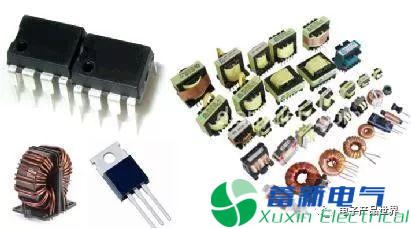

图4 直流开关电源模块部分元器件

EMC干扰防护-外围保护　

直流开关电源模块作为模块类产品，对于体积的要求较高，如果仅要依靠直流开关电源模块内部的设计满足要求，则产品的体积会非常之大，成本会非常昂贵。

因为吸收EMS的电子元器件的体积都很大，所以高等级的EMC干扰防护只能通过外围电路设计来满足系统的EMS要求。　　

根据国标GB/T 16821-2007 《通信用直流开关电源设备通用试验方法》中规定，传导骚扰(CE)的波形大体是分为三种成份组成，分别是低频(150KHz~0.5MHz)、中频(0.5MHz~5MHz)以及高频(5MHz~30MHz)。而针对不同情况则需要不同的外围电路进行解决。

低频：属于差模骚扰，使用差模滤波电路解决；

中频：同时有差模和共模骚扰，由共模滤波电路和差模滤波电路共同解决；

高频：属于共模骚扰，使用差模滤波电路解决。

直流开关电源线中往往同时存在共模和差模干扰，因此直流开关电源EMI滤波器是由共模滤波电路和差模滤波电路综合构成，如图5所示。

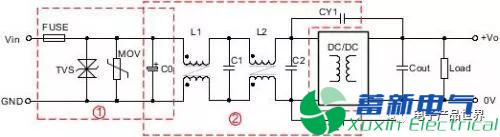

图5 直流开关电源模块EMC外围推荐电路
