程控直流电源工程师必知的电子入门基础知识:什么是封装?

导读: 单片机应该长什么样呢?程控直流电源工程师知道就关系到了一个名词,叫做“封装”。在大学里学习单片机的时候,程控直流电源工程师认识到的单片机可能是下图的样子,这两种都叫51单片机,只不过是处理芯片似乎不一样,那单片机应该长什么样呢?这里就关系到了一个名词,叫做“封装”。

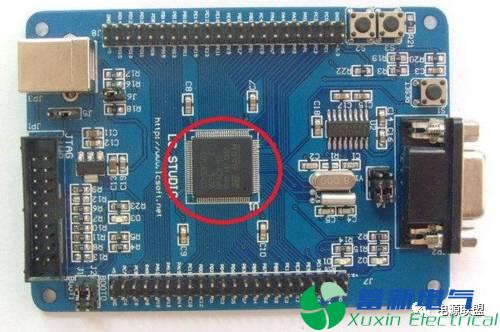

可能是如下这个样子的:

程控直流电源工程师必知的电子入门基础知识:什么是封装?

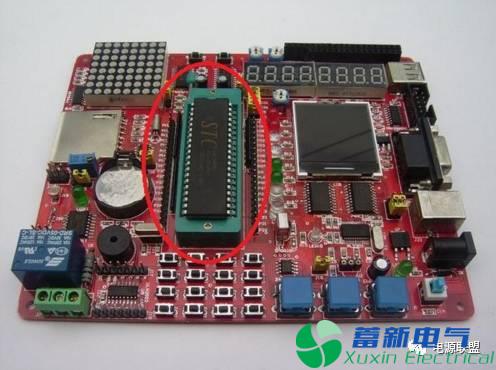

也可能是这个样子的:

程控直流电源工程师必知的电子入门基础知识:什么是封装?

1. 什么叫做封装

封装就是将抽象得到的数据和行为(或功能)相结合,形成一个有机的整体,也就是将数据与操作数据的源代码进行有机的结合,形成“类”,其中数据和函数都是类的成员。封装的目的是增强安全性和简化编程,使用者不必了解具体的实现细节,而只是要通过外部接口,以特定的访问权限来使用类的成员。

简单来说就是元器件的外形,或者是元件在PCB板上所呈现出来的形状。只有元器件的封装画正确了,那元器件才能焊接在PCB板上。封装大致分为两类:DIP直插式和SMD贴片形式。例如上面所展现的两块51单片机的核心部分——STC89C51芯片,一个是DIP40双列直排直插式,一个是LQFP48贴片形式。

2. 元器件的封装形式

元器件的封装都是有国际标准的,不同的元器件封装形式不一样,即使是同一个器件也可以有多个封装,所以程控直流电源工程师在购买元器件的时候一定要跟厂家讲清楚,需要购买哪种封装形式的。下面来认识几个元器件的封装。

贴片三极管:SOT23-2

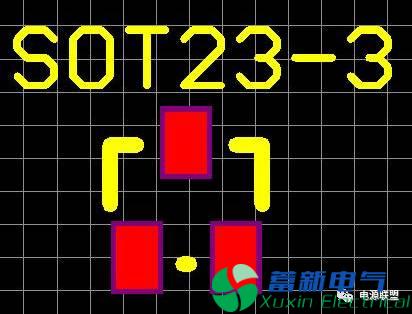

程控直流电源工程师都知道三极管有三个脚,发射极-基极-集电极,它的封装就是这三个腿在PCB板上的1:1投影,即,将贴片三极管平放在PCB上后,焊盘与三极管的三个腿正好重合。在PCB板上的封装如下:

程控直流电源工程师必知的电子入门基础知识:什么是封装?

贴片电阻封装:0805

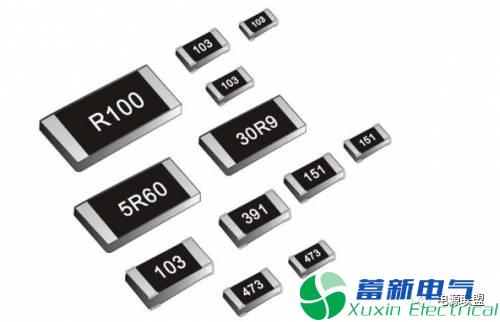

贴片电阻有多种封装规格,如1210,0805,0603,0402等。贴片电阻0805的封装如下图所示:

程控直流电源工程师必知的电子入门基础知识:什么是封装?

单片机封装:LQFP48

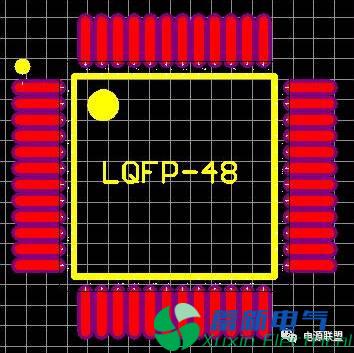

相信STC89C51单片机大家都见过,对DIP-40的封装也都了解,下面看LQFP-48的封装,这种封装形式有4个边,每个边是12个引脚,一共是48个。其封装如下:

程控直流电源工程师必知的电子入门基础知识:什么是封装?
