现在程控直流电源电子电路中，有很多故障是由程控直流电源故障引起的。而程控直流电源的常见故障中，又有大部分是由一些易损件损坏而引起。比如说，在程控直流电源中的开关管，经常性损坏，但是开关变压器，损坏的几率却又极小！几乎可以忽略不计。本文总结了程控直流电源中一些比较容易损坏的元件，以及损坏后会出现的故障现象。
1
保险管：烧保险大多数是后级电路大电流引起，也就是说后面的电路有短路情况，比如说开关管，限流电阻，桥堆烧坏短路，芯片损坏，大滤波电容损坏等等都会引起烧断保险，故障现象为通电无反应。
如果换了保险管后，不要贸然通电测试，一定要找出故障或采取一定措施后才通电。
2

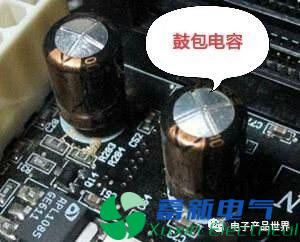

滤波电容损坏：300V的大电容。
滤波电容漏电或容量降低，会造成死机或开机无反应，滤波电容损坏一般从外观上可以看到电容鼓包。
3
输出滤波电容：故障现象和滤波电容坏差不多。
4
开关管：第一点讲过，开关告损坏后一般会烧保险，限流电阻也会跟随着损坏。有些时候连PWM芯片也跟着烧坏，不过这种现象不多。
既然保险管都烧了，故障现象肯定是通电无反应。
5
稳压二极管：在二极管所承受反向电压大于其标称稳压值的情况下，稳压管会反向击穿，但是这种击穿是可以恢复的，即在电压值降低以后，稳压管会脱离击穿状态，相当于开路。
如果是短路，那么稳压管已经损坏了，电流超过稳压管承受电流造成，为热击穿，不可恢复的。
6

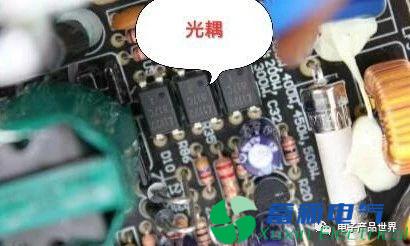

光藕与TL431：这两个元件损坏一般会造成输出电压不稳定或无电压输出。
7
启动电阻：启动电阻是接在300V电源与开关管基极之间，启动电阻损坏会造成有300V，但是无电压输出，而整机无反应。
8
限流电阻：顾名思义，该电阻损坏过流保护电路工作，和启动电阻一样300V无输出电压。
9

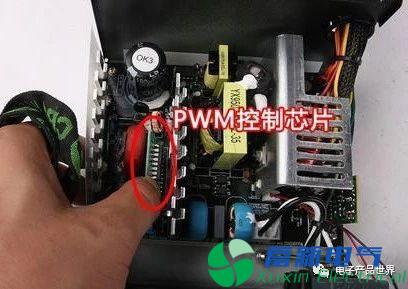

PWM控制芯片：PWM损坏会造成有300V，但是无输出电压 还会重复烧开关管和保险，检测时可以打对地阻值来判断其好坏，正常对地阻值除了其对地脚外，其他引脚都有几百欧姆。
